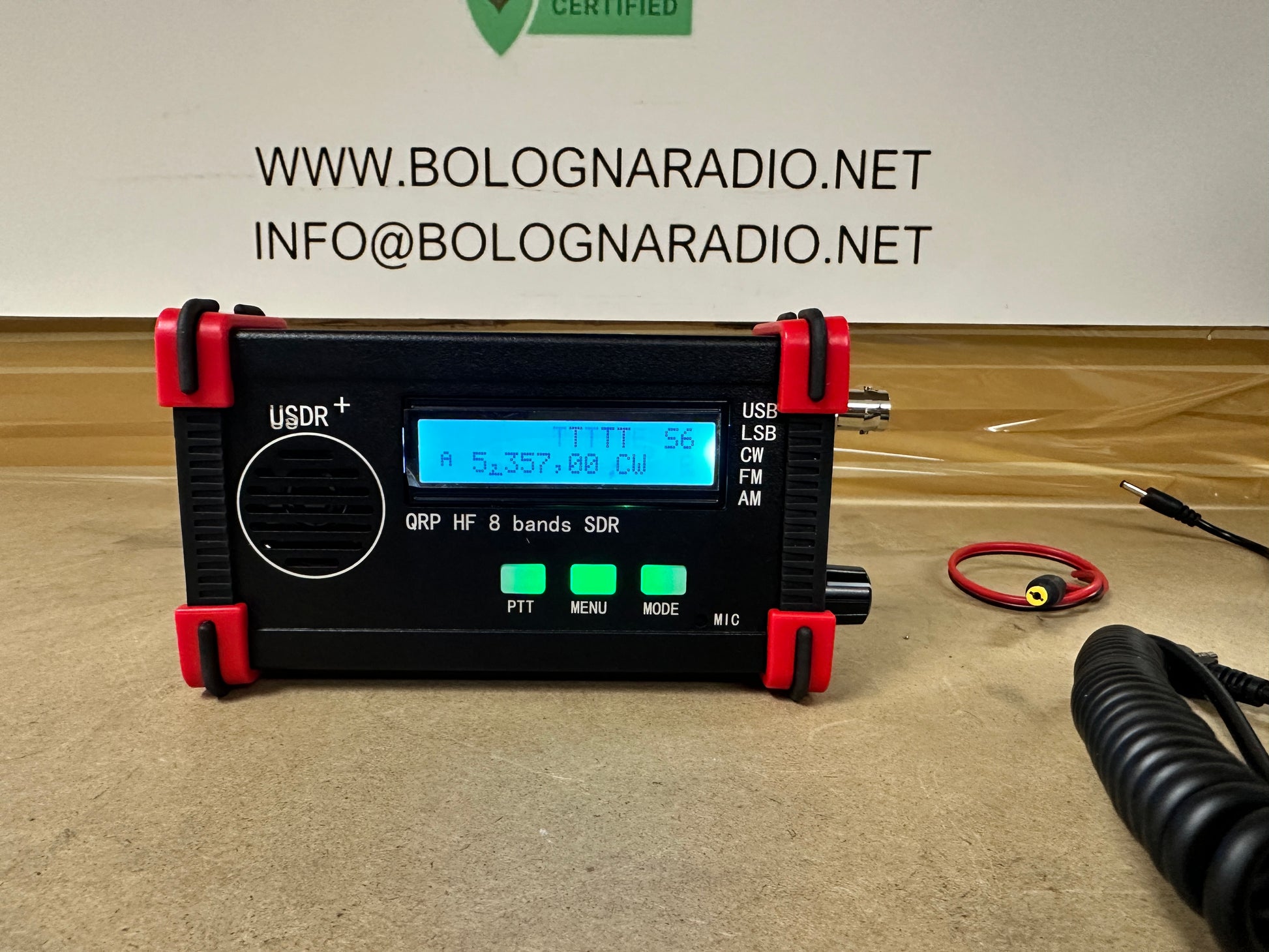

Ricetrasmettitore portatile USDX USDR HF QRP SDR SSB/CW 8 bande 5 W DSP SDR

SDX USDR HF QRP SDR Ricetrasmettitore SSB/CW Ricetrasmettitore 8-Band 5W DSP SDR Black Shell w/ Handheld Mic

Descrizione:

Questo è un ricetrasmettitore QRP SSB/CW a onde corte. Vanta uno schermo 1602, una batteria integrata, dotato di caricabatterie, microfono integrato, altoparlante integrato! Può essere collegato a una chiave automatica e può essere decodificato da cw.

Caratteristiche:

- Utilizzando il tubo di lancio della serie IRF, durevole

- Può essere utilizzato collegando l'antenna (posto M)

- 8 bande. Display digitale a onda in piedi! Esterno 13,8v potenza massima 10w! Batteria integrata da 12,6v

- Dimensioni: 76 x 46 x130 mm/3 x 1,8 x 5,1"

- Fornire il connettore dell'opzione ft8 in seguito

- Usa TCXO per KDS. Precisione 0,5 PPM (1 PPM all'anno)

- Marcatura laser guscio in alluminio

- Manopole interamente in alluminio! Pulsante in gel di silice traslucido (ricevi verde, emetti rosso)

Elenco delle funzioni:

- Ricetrasmettitore QRP SSB HF semplice, interessante e versatile con funzioni DSP e SDR integrate

- Fase di lancio SSB guidata da EER-level

- L'alimentatore da 13,8 V fornisce un'uscita PEP SSB di circa 10 W

- Supporto modalità completa: USB, LSB, CW, AM, FM

- Filtro DSP: banda passante 4000, 2500, 1700, 500, 200, 100, 50Hz

- Funzione DSP: controllo automatico del guadagno (AGC), riduzione del rumore (NR), trigger vocale, trigger vocale Xmit (VOX), attenuatore RX (ATT), gate del rumore TX, controllo del driver TX, controllo del volume, dBm/S-metro

- Trasmissione in banda laterale/soppressione della portante inversa SSB: migliore di -45dBc, IMD3 (due toni) -33dBc, ricezione: migliore di -50dBc

- Supporto multi-banda, regolabile continuamente nella banda di frequenza 160m-10m (e perdita di prestazioni da 20kHz..99MHz)

- Firmware open source, integrato per Arduino IDE; consente la sperimentazione, può aggiungere nuove funzioni, può condividere contributi tramite Github, complessità del software: 2000 righe di codice

- VOX basato su software può essere utilizzato come un veloce completamente invasivo (funzionamento QSK e semi-QSK) o per assistere nell'esecuzione in modalità digitale (senza interfaccia CAT o PTT) per la commutazione RX/TX, uscita PTT esterna con ritardo di controllo TX/PA

- Semplice modifica dell'installazione con 8 modifiche ai componenti e 8 fili

- Ricetrasmettitore leggero e a basso costo: grazie al trasmettitore EER di livello E, ha un'elevata efficienza energetica (non è richiesto alcun dissipatore di calore ingombrante) e un design semplice (non c'è bisogno di complessi amplificatori di potenza lineari bilanciati)

- Fase del trasmettitore SSB basata interamente sul digitale e sul software: controllando la fase del PLL SI5351 (tramite il piccolo cambiamento di frequenza di I2C oltre 800kbit/s) e l'ampiezza del PA (tramite il PWM di PWM) per campionare l'ingresso del microfono e ricostruire il segnale SSB. Circuito di formatura chiave PA)

- Fase del ricevitore SDR completamente digitale e basata su software (opzionale): campiona il segnale I/Q (complesso) dal mixer digitale del rilevatore di campionamento della quadratura ed eseguire uno spostamento di fase di 90 gradi nel software (trasformazione Hilber) ed eliminarne uno aggiungendo bande laterali

- Tre attenuatori indipendenti del ricevitore frontale analogico commutabili (0dB, -13dB, -20dB, -33dB, -53dB, -60dB, -73dB)

- Livello di rumore del ricevitore MDS: -135 dBm (200Hz BW) a 28MHz

- Selettività front-end del ricevitore: frequenza di sintonizzazione ripida -45dB / dieci volte roll-off +/- 2kHz

- Intervallo dinamico di blocco: offset 20kHz 123dB, offset 2kHz 78dB

- Decodificatore CW, tasto dritto/Iambic-A/B

- VFO A/B + RIT e Split, e passa il corrispondente filtro a banda relè tramite I2C

- Supporto CAT (sottoinsieme TS480), puoi trasmettere audio, premere i tasti e visualizzare il testo tramite CAT

- Questo è probabilmente il ricetrasmettitore SDR/SSB autonomo più conveniente e facile da costruire. Grande semplificazione Semplifica il circuito QCX originale (cioè, riduce i componenti di installazione del 50%, riduce i componenti di installazione del 50%, non richiede avvolgimenti complessi del trasformatore e non richiede procedure di allineamento) ed è più versatile
