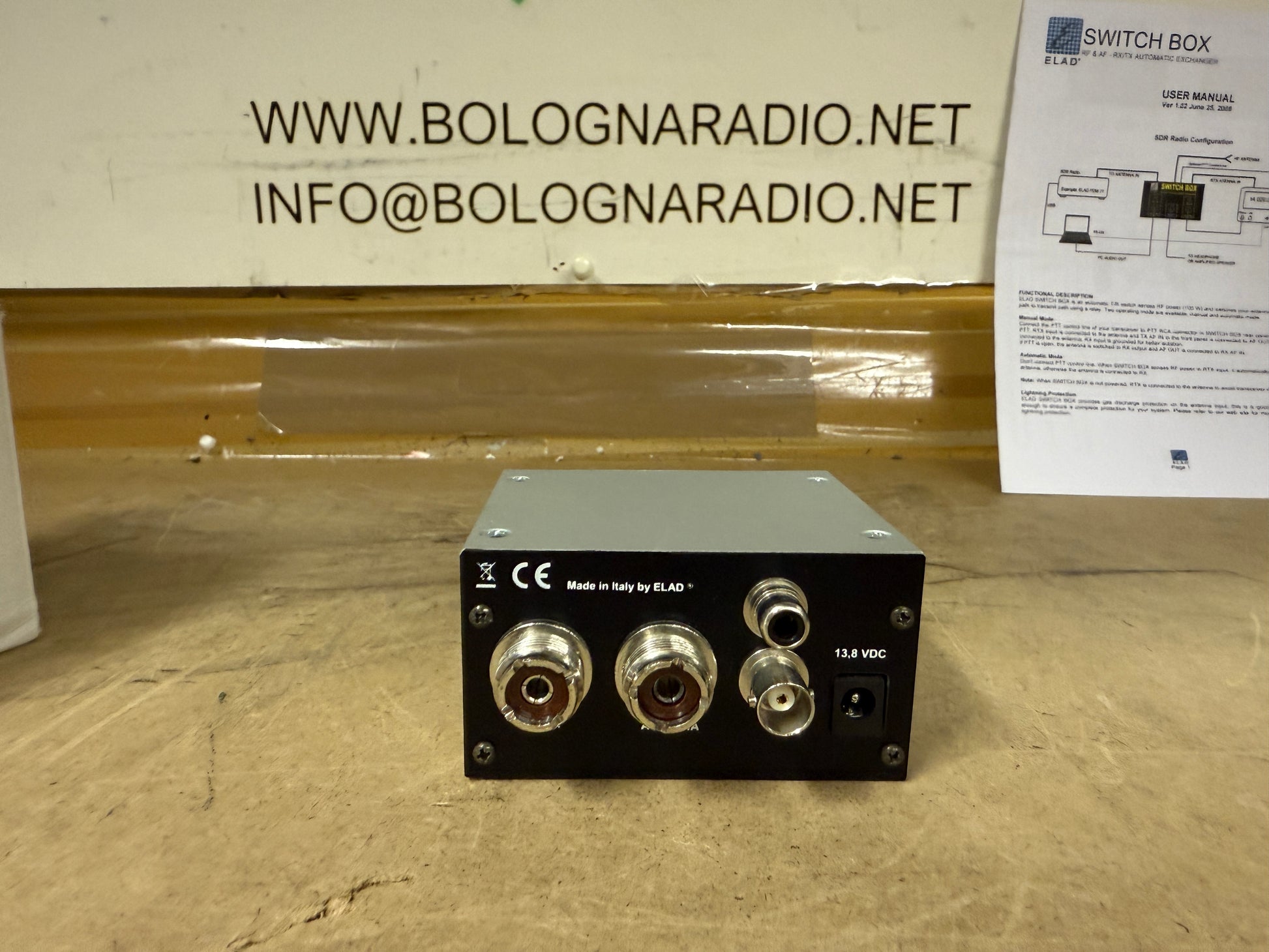

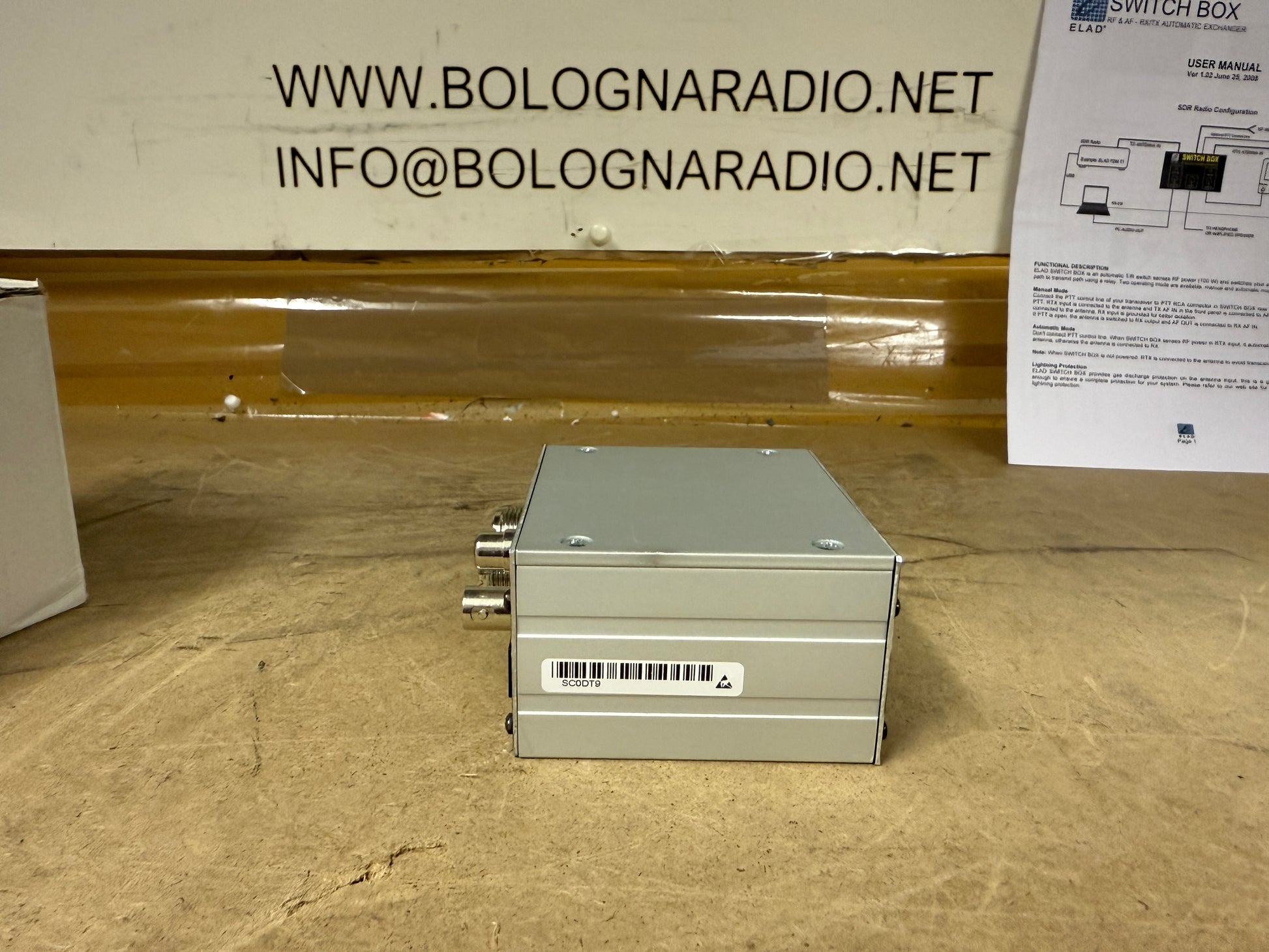

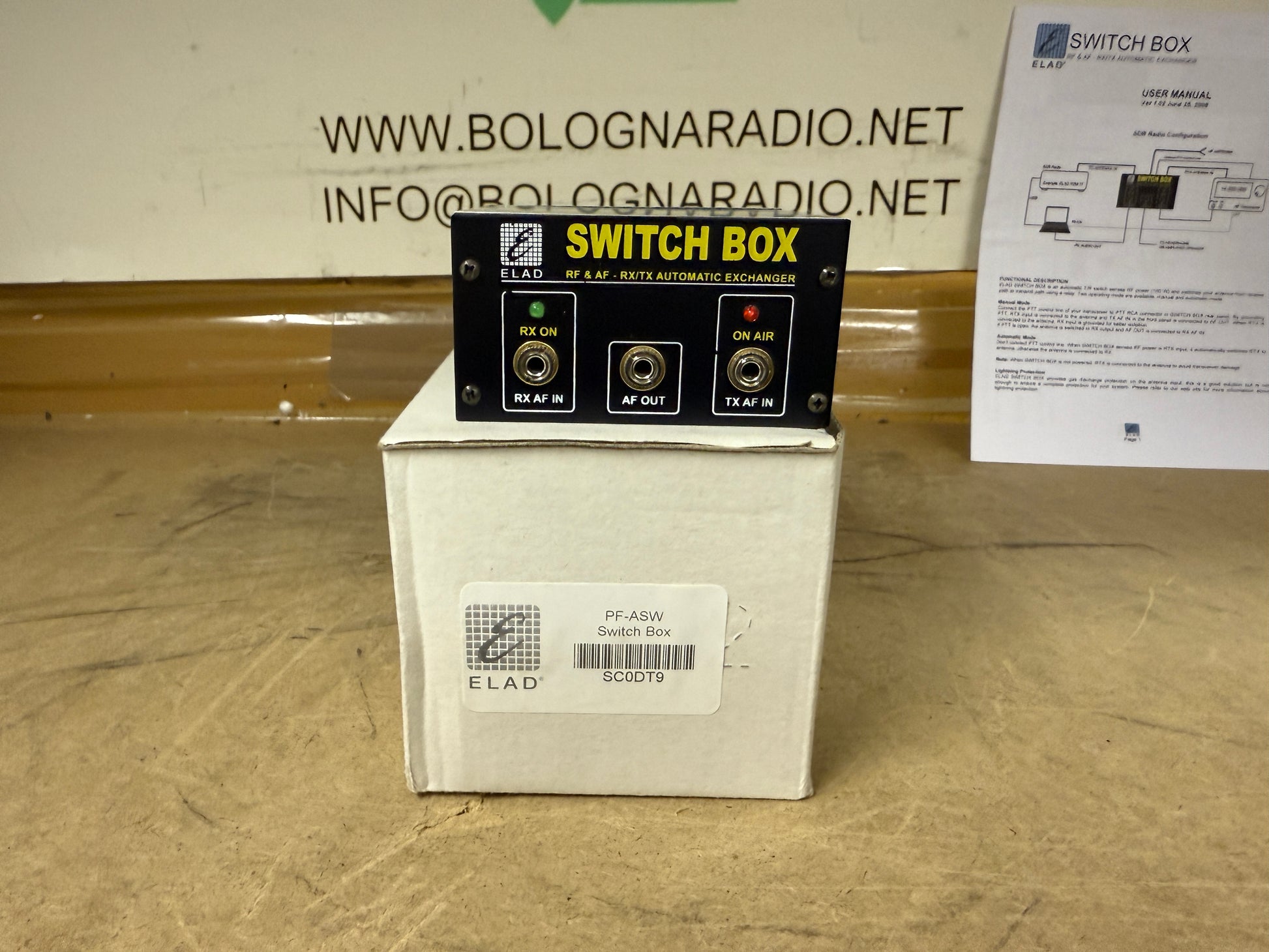

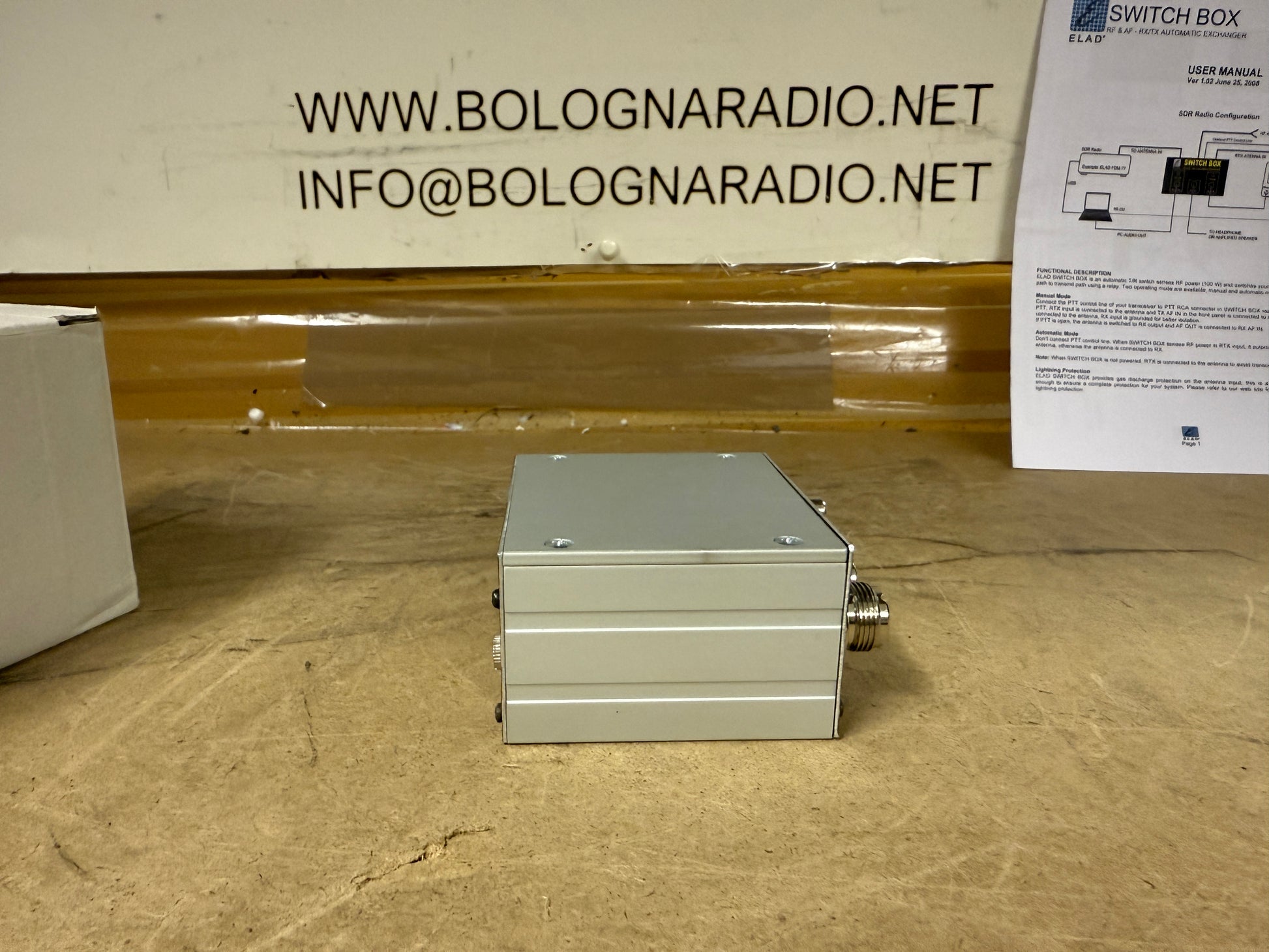

ELAD SWITCH BOX NUOVO

ELAD SWITCH BOX

nuovo

L'ELAD SWITCH BOX è un commutatore T/R automatico che normalmente collega l'antenna all'ingresso RX. Quando rileva potenza RF sull'RTX (max. 100 W), l'antenna viene collegata all'ingresso RTX e l'ingresso antenna del ricevitore viene collegato a terra per proteggere il ricevitore.

Invece di utilizzare il rilevamento RF per commutare l'antenna, un ingresso di linea di controllo consente al tasto/keyer o alla linea PTT di commutare l'antenna. Funziona in tutte le modalità: CW, AM, SSB, FM e digitali. Testato individualmente fino a VHF.

È disponibile un controllo completo per il ricevitore e il ricetrasmettitore audio, per silenziare il ricevitore e monitorare il tono laterale CW o SSB proveniente dalla funzione Monitor del ricetrasmettitore.

Lo Switch Box è compatibile con qualsiasi ricevitore e qualsiasi ricetrasmettitore o trasmettitore HF.

Specifiche

Impedenza: 50Ω
Gamma di frequenza: DC - 160 MHz
Potenza massima di trasmissione: 100 W
Soglia di rilevamento RF: 10 mW (testato a 1,8 MHz e 30 MHz)
Tempo di attivazione: 20 ms
Tempo di rilascio: 190 ms
Perdita di inserzione: inferiore a 0,3 dB a 144 MHz (0,2 dB tipico)
Isolamento RX: > 38 dB a 144 MHz (40 dB tipico)
Protezione da scarica di gas
Alimentazione: 13,8 V DC 200 mA
