Con i suoi 100 Watt e range di frequenza da 26 a 30 MHz, l’uscita di questa radio rappresenta un salto in avanti del fratello minore Galaxy Saturn 5 stelle.
Basato sul progetto del Ranger RCI-2990, in abbinata ad un microfono Astatic D-104 crea una modulazione corposa e rotonda.

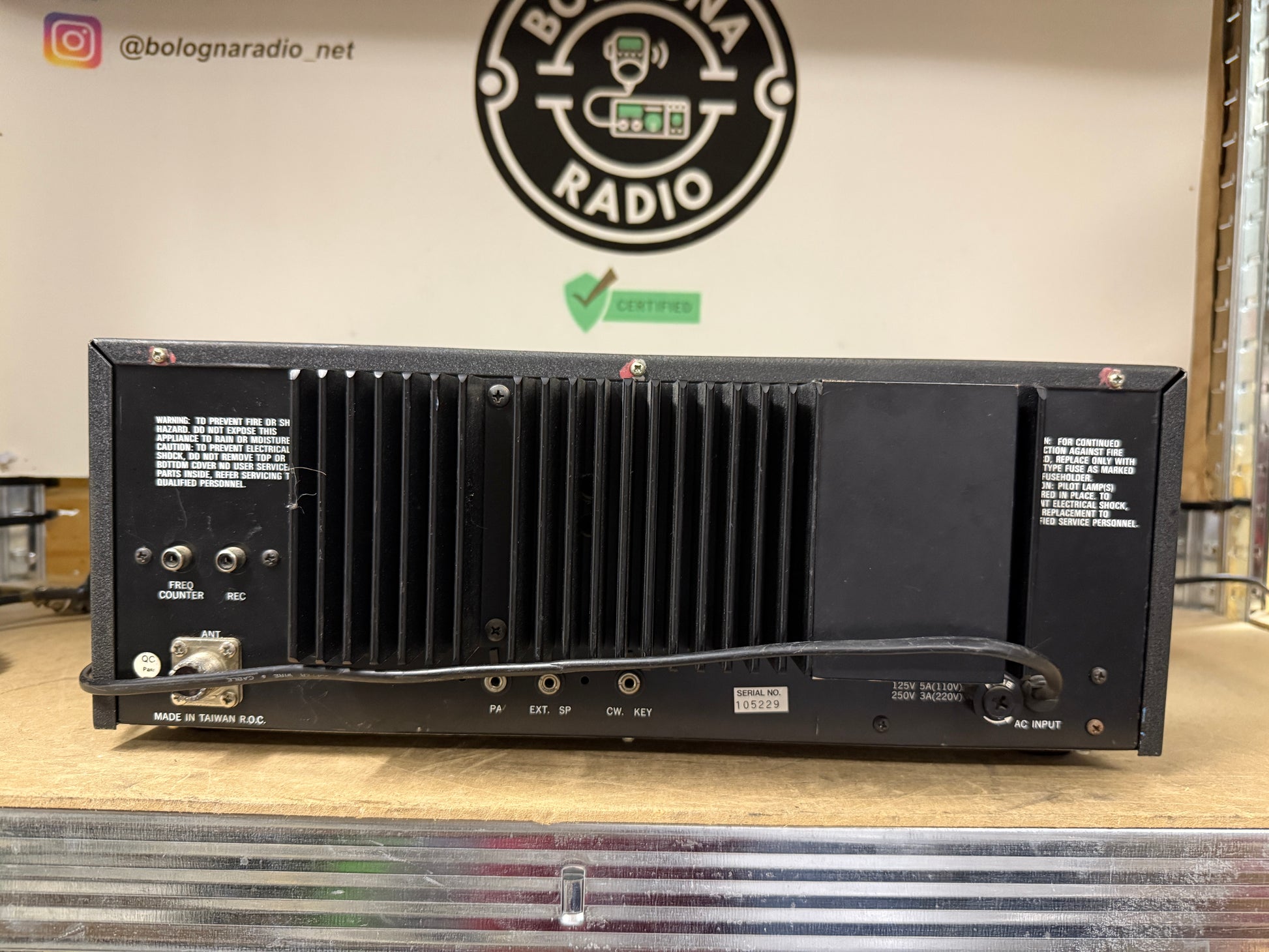

Vista la sua potenza di uscita in SSB, questa radio è dotata di un dissipatore che raffredda i pass transistor dell’alimentatore e l’amplificatore RF. Tuttavia l’alimentatore rappresenta un noto punto debole leggermente sottodimensionato. Una modifica potrebbe essere quella di far funzionare le ventole a 9 volt quando non trasmettono e utilizzare un MOSFET per cortocircuitare i resistori per fornire 13,5 volt completi durante la trasmissione. Un timer 555 fornisce il ritardo dopo la trasmissione, per consentire il raffreddamento di altri 15 secondi dopo la fine della trasmissione.
Alcune modifiche tipiche consistono nell’aumentare l’ALC per le SSB, un’idea terribile perchè spinge la radio nella gamma non lineare generando armoniche spurie per decine di kHz senza aumentare l’utilità delle comunicazioni.
- Range frequenza RX: 28.000 - 29.999 Mhz (espandibile fino a 26.000 - 29.999 Mhz) - Range frequenza TX: 28.000 - 29.999 Mhz (espandibile fino a 26.000 - 29.999 Mhz) - Potenza emissione: 4-25 Watts AM-FM / 100 Watt PEP SSB - Modi emissione: AM/FM/SSB/CW - Rosmetro: SI - Echo: SI - Frequenzimetro: SI
