JRC NFG-97 è un accordatore d'antenna manuale prodotto dalla Japan Radio Company, progettato per ricetrasmettitori HF come il JST-135 e il JST-245. Copre tutte le bande radioamatoriali da 1.8 a 29.7 MHz e gestisce fino a 200W di potenza.
Specifiche Tecniche
Copertura di frequenza: 1.8 - 29.7 MHz (bande HF amatoriali incluse le WARC).
Potenza applicabile: Fino a 200 Watt (100 Watt sui 160 metri).
Scale di potenza: 2.5 / 20 / 200 Watt.
Misura ROS (SWR): Da 1.0 a 10 (potenza richiesta da 5 a 200W).
Dimensioni e peso: 18 x 13 x 31.5 cm; circa 3.3 kg (7.3 lbs).

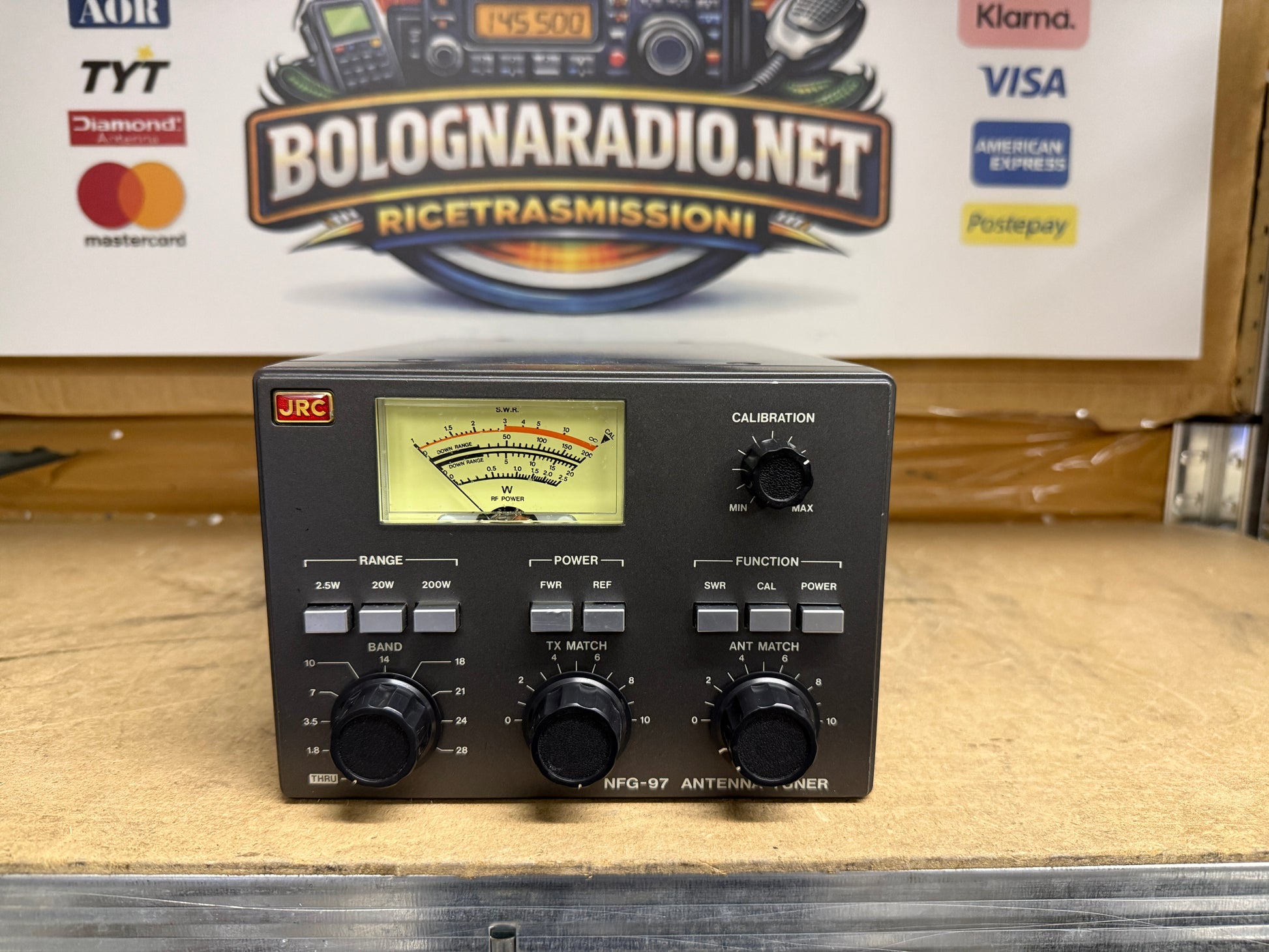

Pannello Anteriore e Controlli
BAND: Selettore di banda (da 1.8 a 28 MHz) e posizione THRU.
TX MATCH: Controllo per l'adattamento della componente resistiva dell'impedenza.
ANT MATCH: Controllo per l'adattamento della componente reattiva dell'impedenza.
Function Switch: Seleziona la misura della potenza (diretta/riflessa), la calibrazione e la lettura del ROS
