MFJ 9232 Antenna Loop con accordatore

L'MFJ-9232 è un sintonizzatore altamente efficiente con il quale è possibile realizzare in pochissimo tempo antenne loop per le bande 40-10 metri.

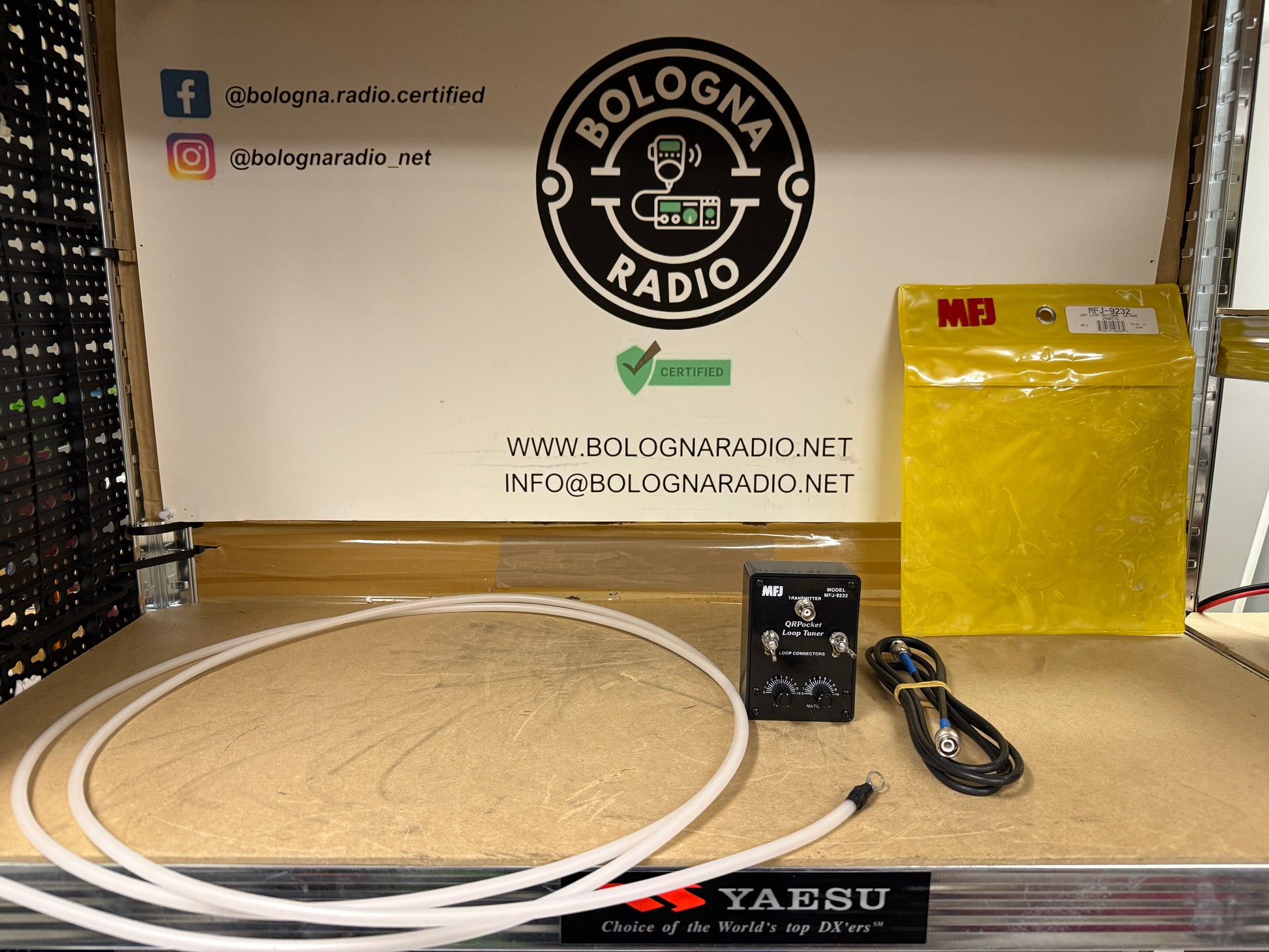

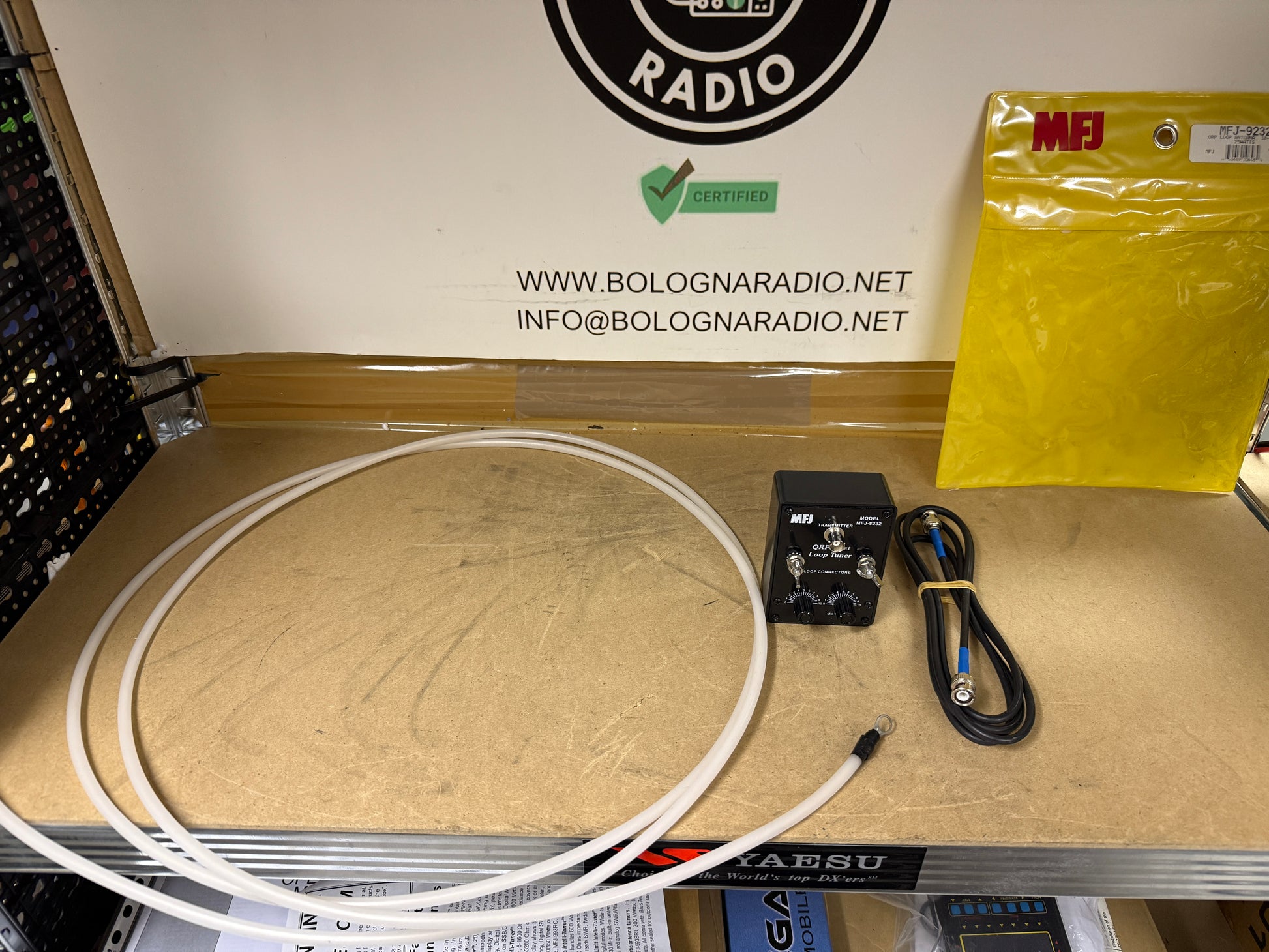

Per iniziare subito, sono già inclusi circa 16 metri di filo d'antenna, che può essere adattato alla rispettiva frequenza di lavoro accorciandolo. Il produttore consiglia una lunghezza meccanica pari a 1/4 della lunghezza della banda. Le due estremità del filo sono semplicemente collegate ai terminali dell'alloggiamento, che misura solo 57 x 102 x 57 mm, e il filo viene teso in un anello o in un quadrato, ad esempio su un tubo in PVC o su un'altra struttura.

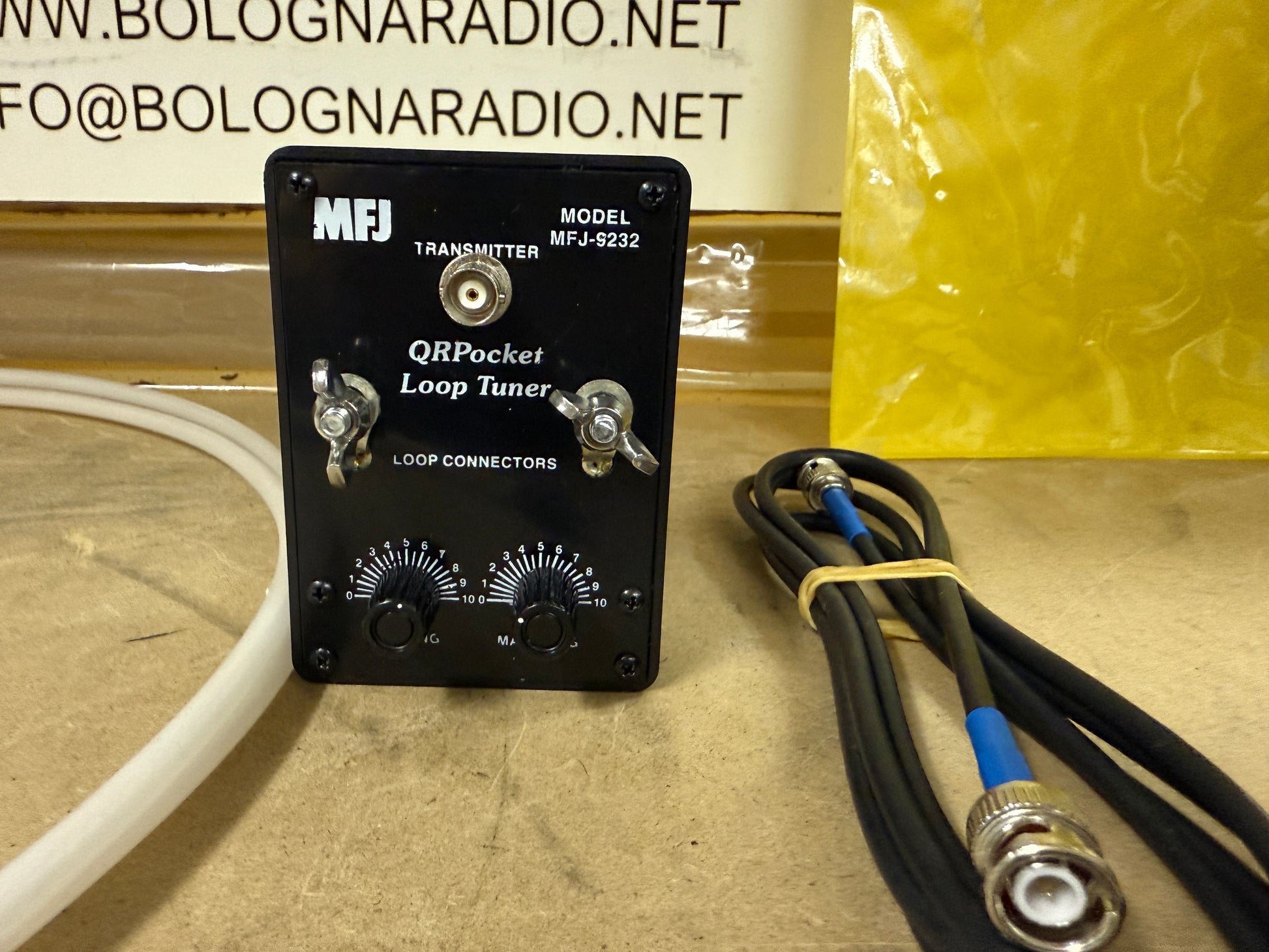

La sintonizzazione manuale del sistema d'antenna, che può essere caricato con un massimo di 25 watt, tramite i due condensatori variabili è molto semplice: il comando di sinistra serve per impostare il livello del segnale al massimo "a orecchio" o sul display dell'S-meter; il comando di destra serve per regolare con precisione il valore ottimale di SWR. A questo scopo è possibile utilizzare una portante CW a bassa potenza di trasmissione.

Una presa BNC consente di collegare una linea di alimentazione da 50 Ohm di qualsiasi lunghezza.

Questo sintonizzatore compatto non richiede né alimentazione né messa a terra o contrappeso. Ciò lo rende particolarmente interessante per l'uso portatile, per le giornate sul campo, per il SOTA, per il POTA e, naturalmente, per essere portato con sé in qualsiasi viaggio.

Nota: poiché con le antenne loop si verificano tensioni elevate, i terminali di collegamento e il filo dell'antenna non devono essere toccati durante la trasmissione!
