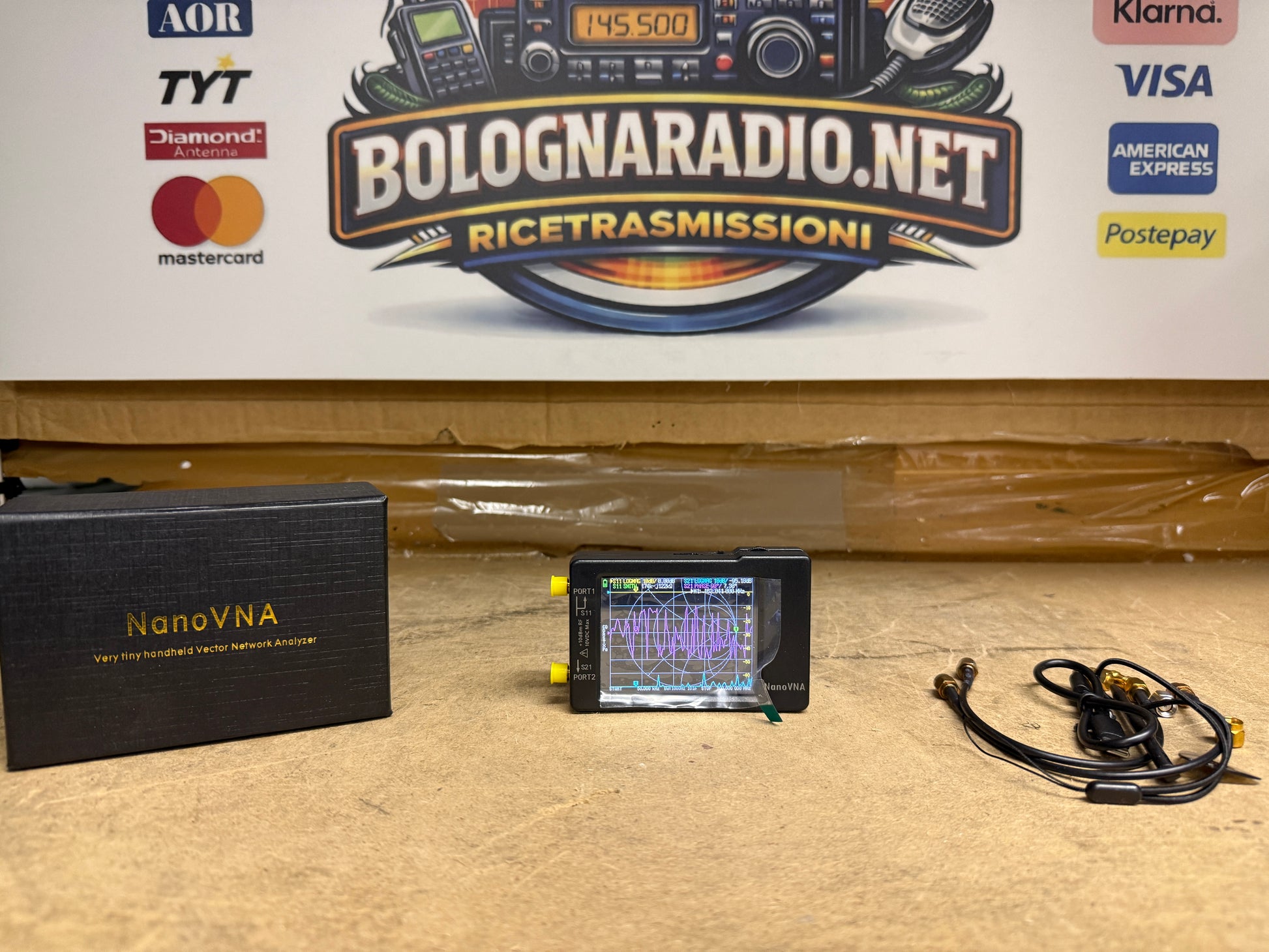

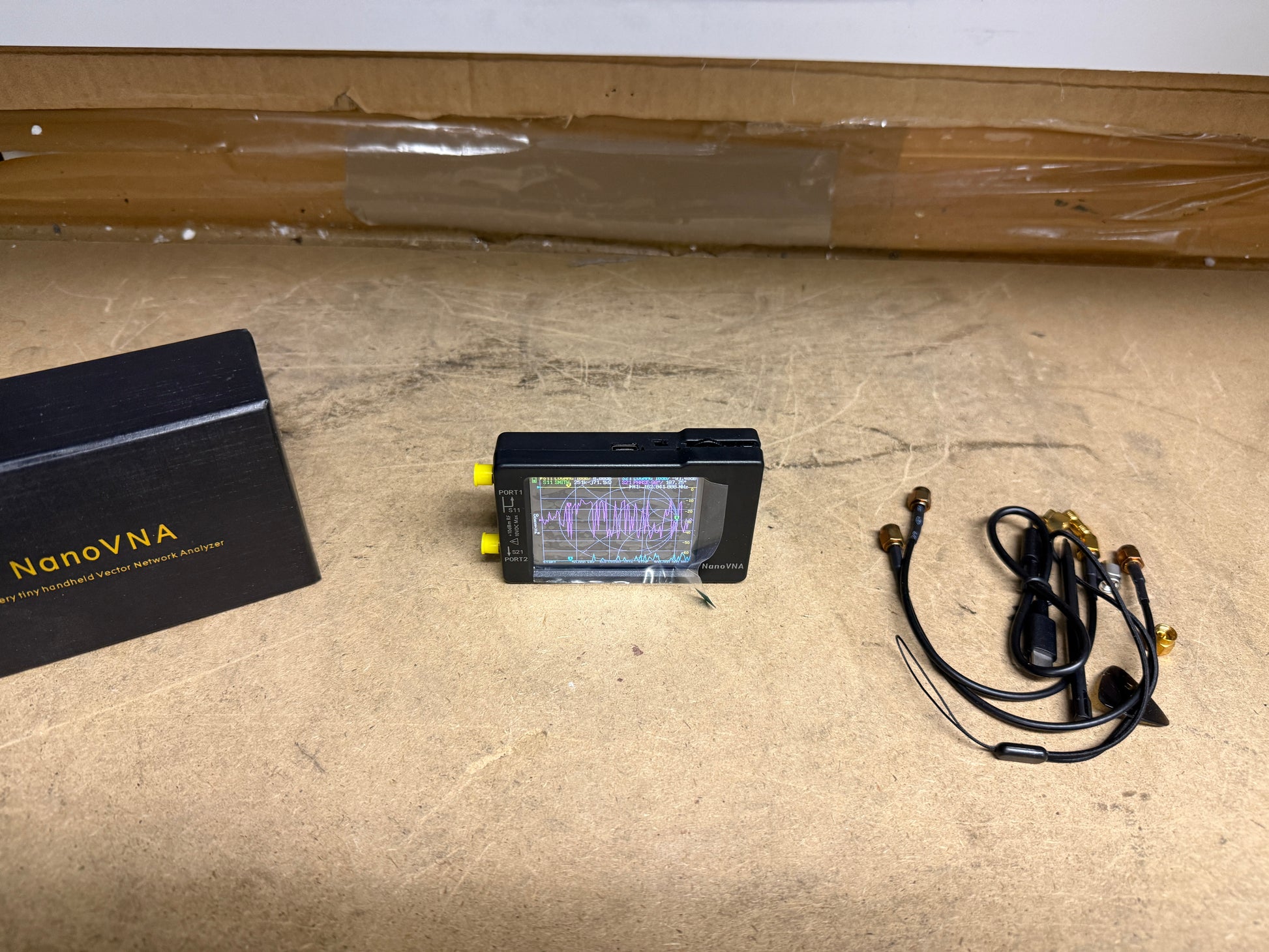

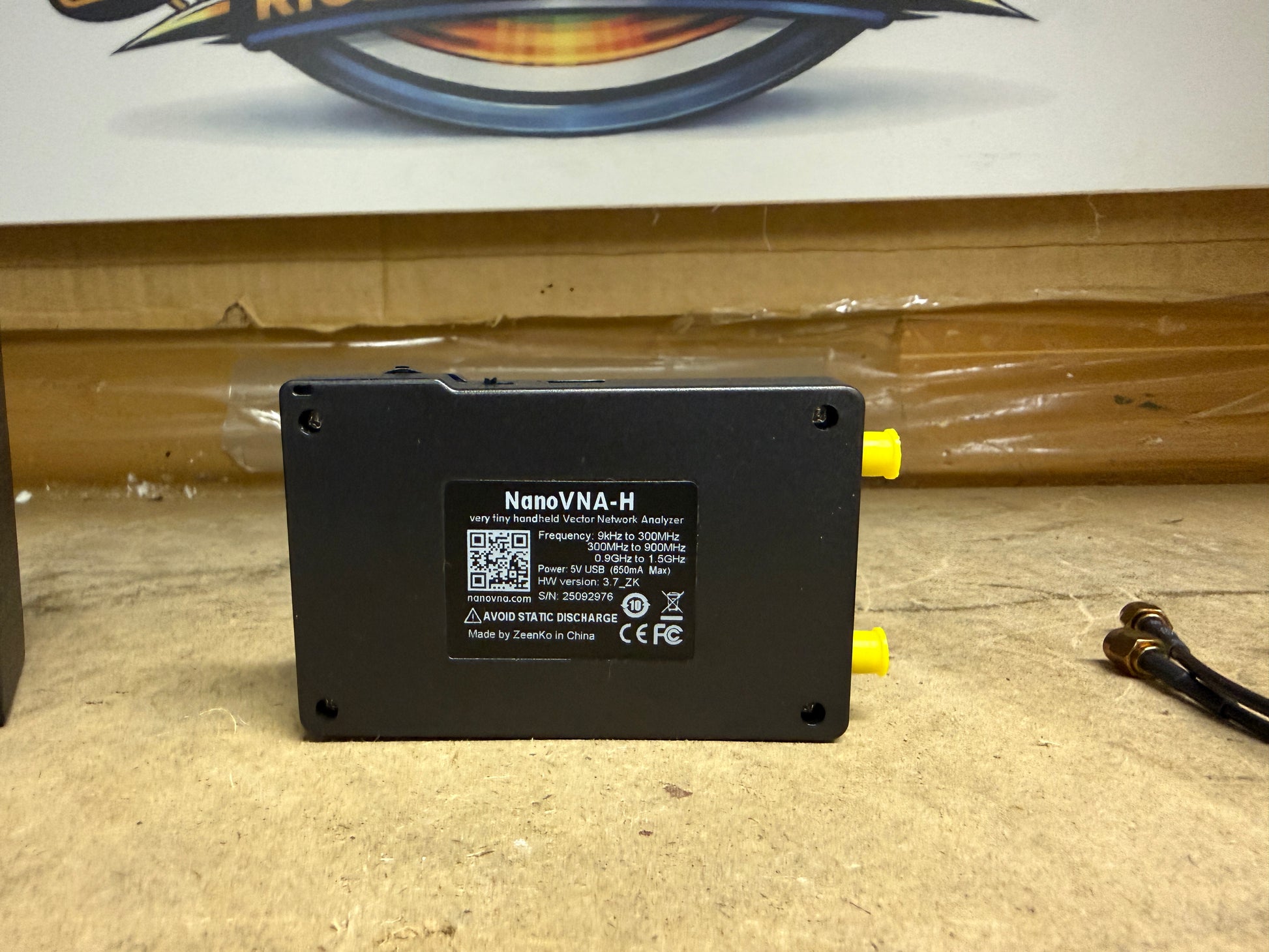

Nano VNA-H nuovo

Analizzatore di antenna di rete vettoriale NanoVNA-H 10KHz-900 MHz MF HF VHF UHF

Descrizione del prodotto

La versione di NanoVNA-H Hugen

Il migliore NanoVNA-H Rev3.4 attualmente in commercio. I principali miglioramenti rispetto alle precedenti versioni sono i seguenti:

1. Ottimizzato il ponte elettrico e fatto pieno uso del armoniche di Si5351.

2. Quando è utilizzato in fondamentale, il livello di uscita CH0 è aumentato a 0 dBm, la riflessione di misura è più accurata;

3. Risolta l'anomalia dei NanoVNA-H intorno 6MHz prima;

4. Ri-progettato circuito di gestione dell'alimentazione, riducendo ulteriormente rumore di alimentazione, riducendo USB potenza di interferenza, ridurre la corrente di carica, e proteggere la batteria;

5. Ottimizzato PCB layout per ospitare batteria 650mAh;

6. Riserva interfaccia UART per una facile espansione FAI DA TE.

Rev3.4 prestazioni di Base:

ABS caso: 58.7 millimetri x 91.3 millimetri x 17.1 millimetri (escluse le sporgenze)

PCB: 54mm x 85.5mm x 11mm (senza connettori, interruttori)

Frequenza di misurazione: 10KHz -900MHz

Uscita RF: 0dbm (± 2dbm)

Campo di misura: 70dB (50kHz-300MHz), 60dB (300M-900MHz)

Porta SWR: < 1.1

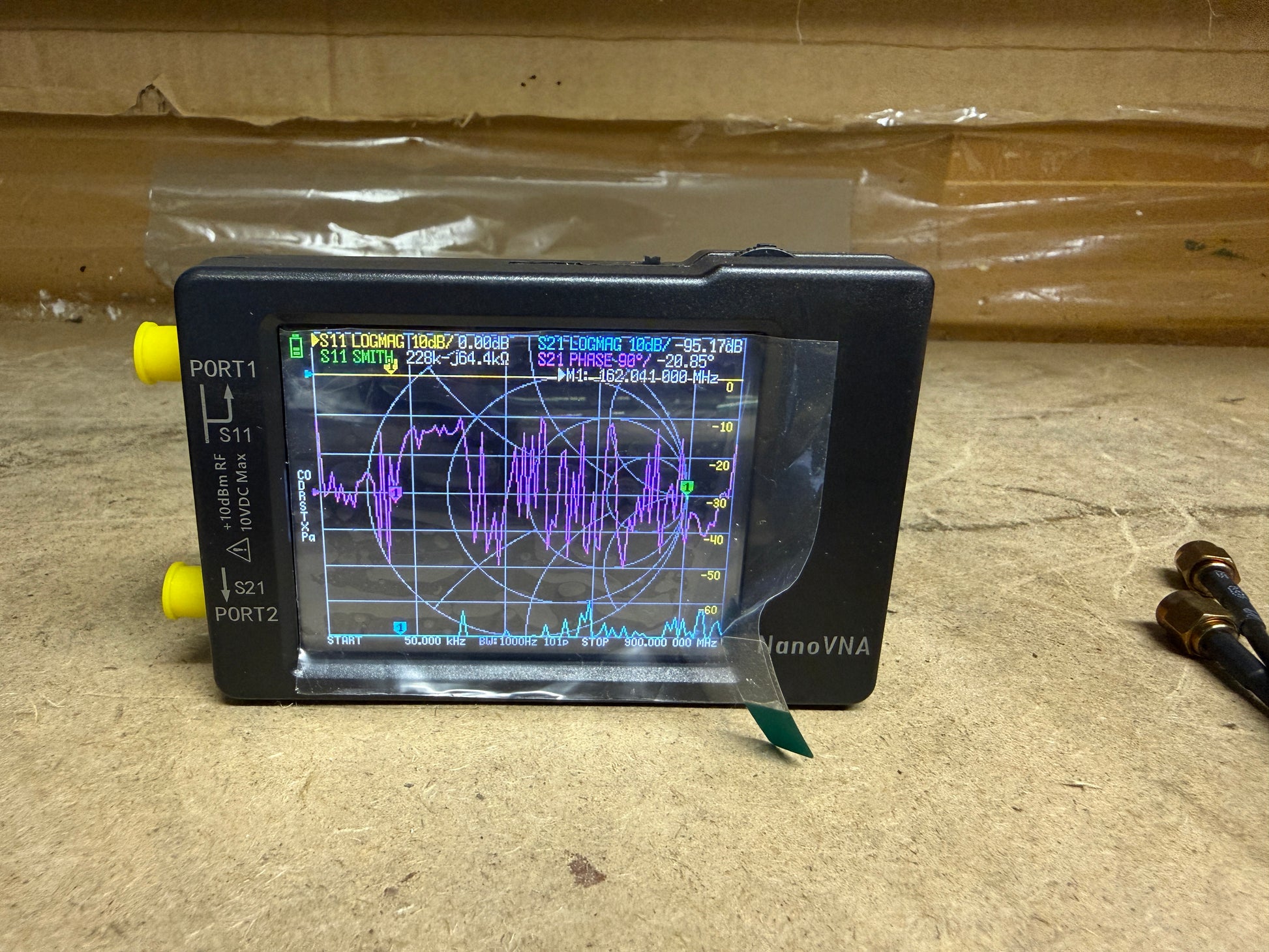

Display: 2.8 pollici TFT (320x240)

Interfaccia USB: USB tipo-C modalità di comunicazione: CDC (di serie)

Alimentazione: USB 5V 120mA, built-in 650mAh batteria, corrente di carica massima 300mA

Numero di punti di scansione: 101 (fisso)

Display di Monitoraggio: 4, Marcatura: 4, Impostazione Risparmia: 5

Tolleranza di frequenza:<2.5ppm

Stabilità di frequenza:<0.5ppm
