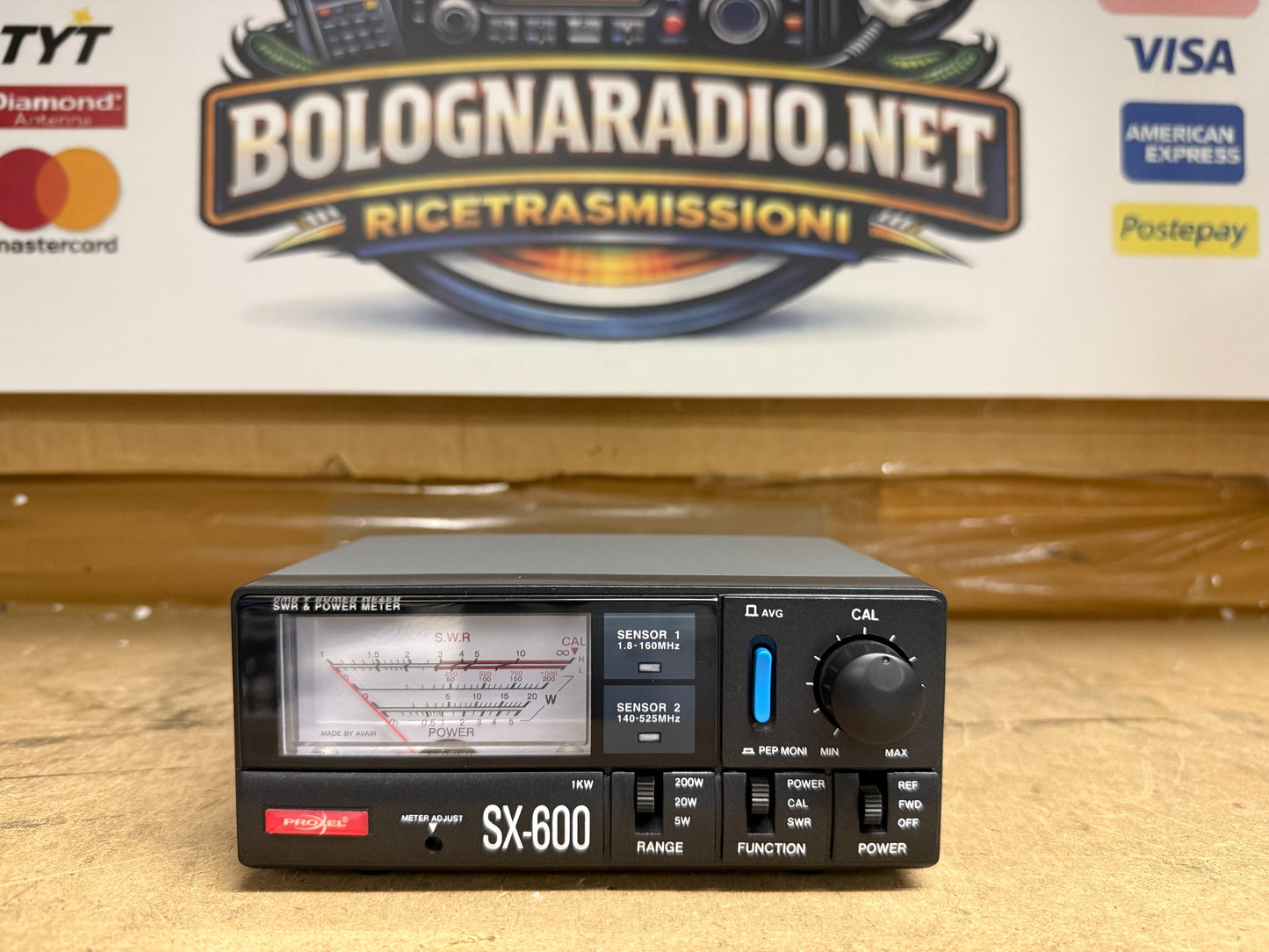

Proxel SX-600 Rosmetro Wattmetro HF-VHF-UHF 1.8-525 MHz 200W

Proxel SX-600 Rosmetro Wattmetro HF-VHF-UHF 1.8-525 MHz 200W

La serie SX-200/400 e SX-600 o SX-1000 è un Wattmetro e misuratore di onde stazionarie SWR efficiente che opera in

un ampia gamma di frequenze. I valori misurati possono essere facilmente letti tramite lo strumento di misura.

L'SX-200/400 e SX-600 o SX-1000 è definito uno strumento " in linea" cioè può essere inserito in modo permanente in

un sistema di trasmissione per il monitoraggio continuo delle condizioni di lavoro della stazione ricetrasmittente.

L'unità funziona senza alimentazione esterna, l' alimentazione a 13,8 CC consente di illuminare la scala dello strumento

per i modelli sx-600 e sx-1000 i led si accendono in corrispondenza della linea coassiale RF selezionata.

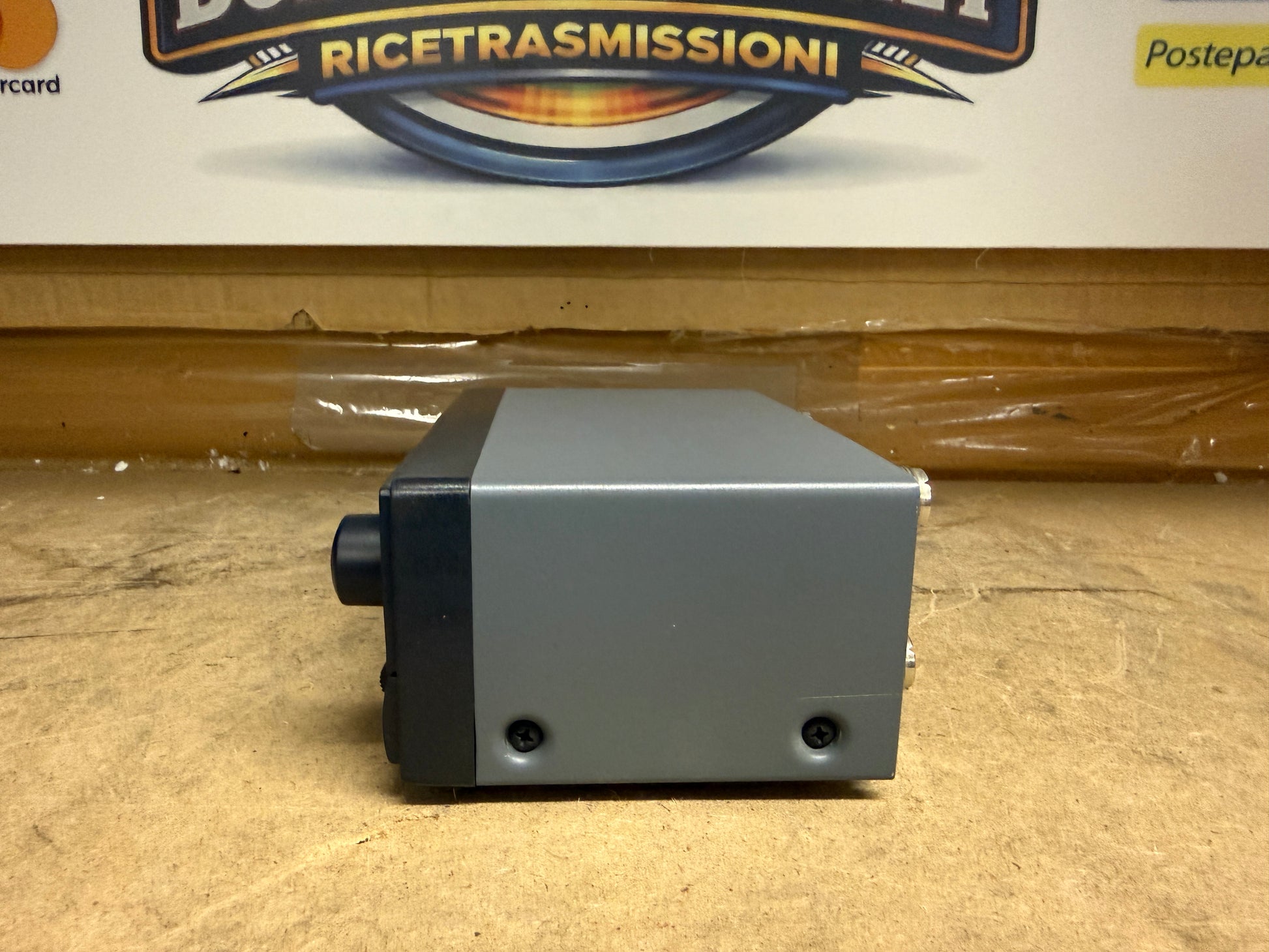

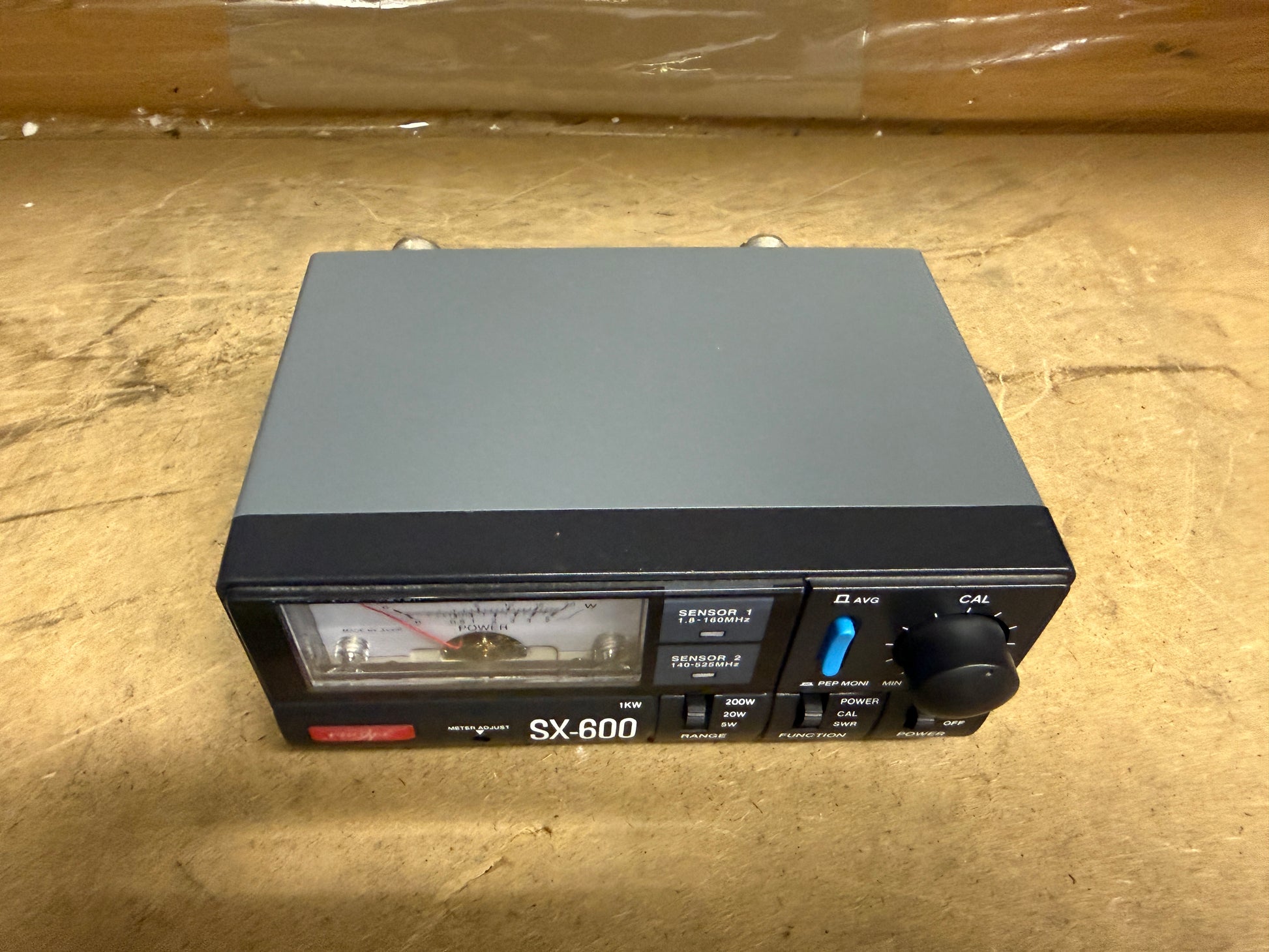

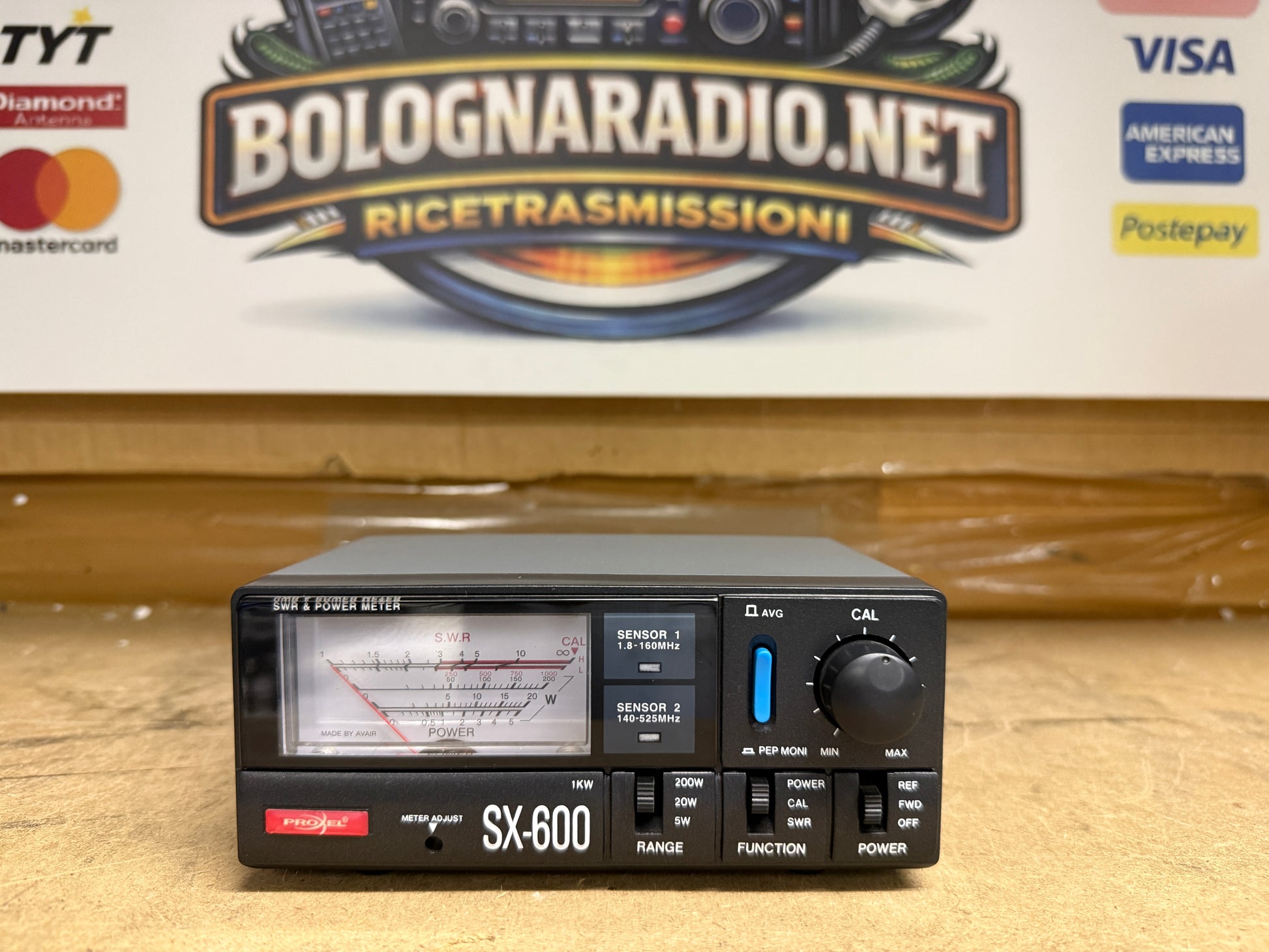

DESCRIZIONE CONTROLLI

1.Strumento di misura POWER/SW

2.Taratura lancetta dello strumento

3.

Seleziona la potenza Seleziona

4.

la funzione operativa

5.Seleziona FWD/Alimentazione riflessa/OFF

6.Potenziometro di calibrazione SWR

7.seleziona la lettura PEP a PEP medio

8.Selettore 200W/400W (disabilitato per SX-1000)

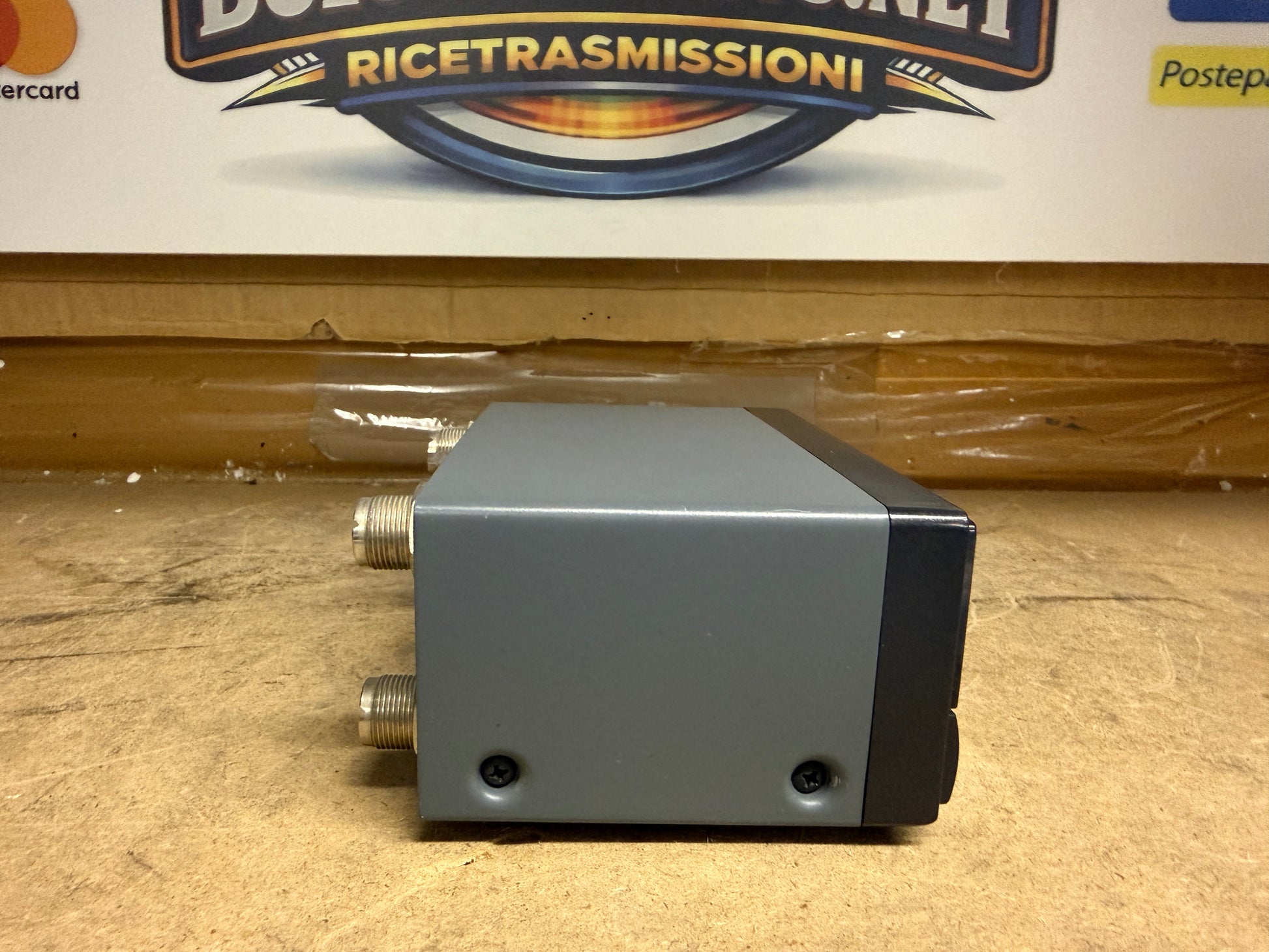

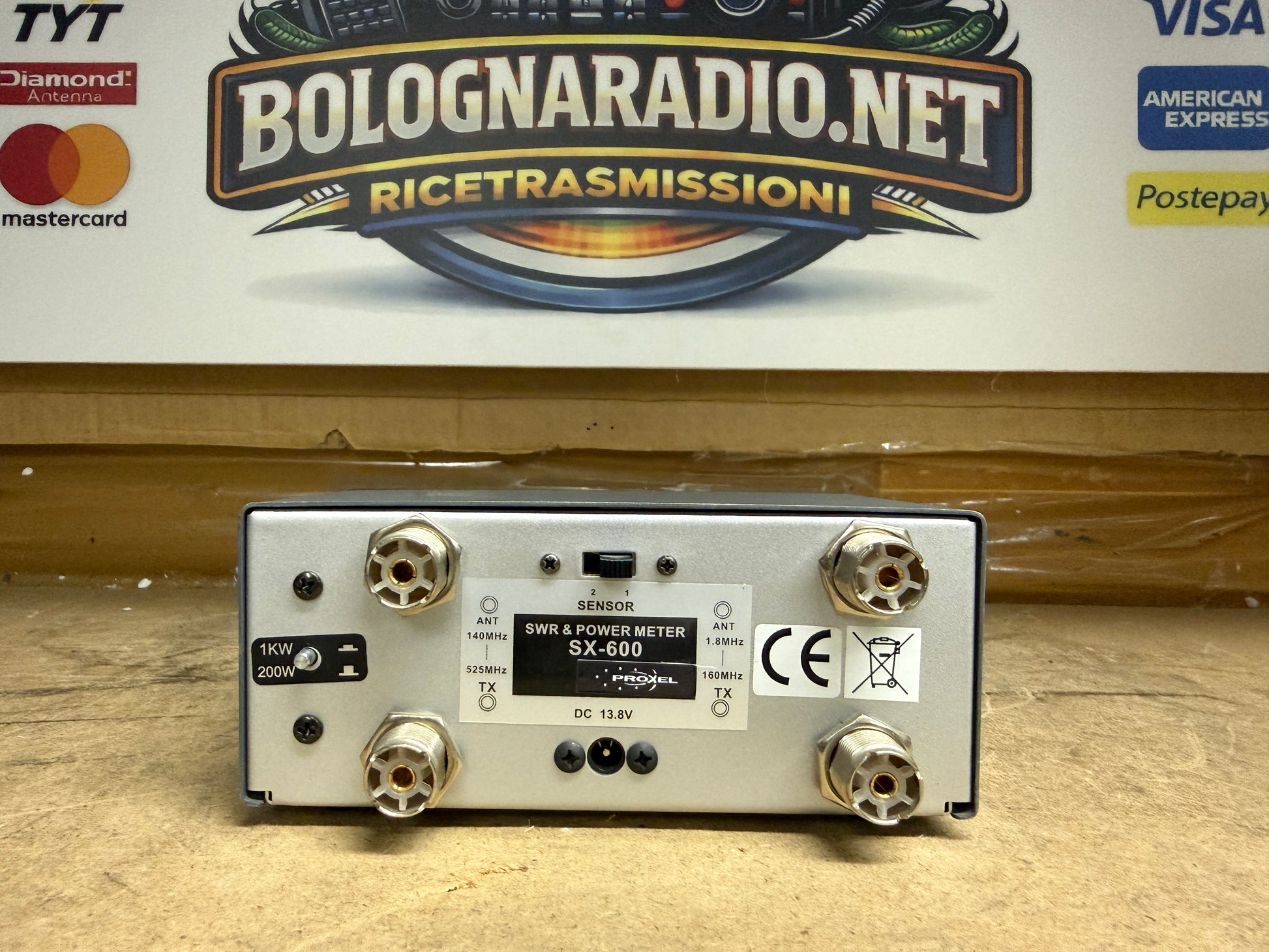

9.Connettore antenna (PL) 1,8-160 MHz.

10.Connettore TX (PL). 1,8-160MHz.

11.La presa di alimentazione (13.8VDC) illumina lo strumrnto di misura ed i led dei 2 sensori

12.Connettore antenna (N). 140-525MHz. (SX-600) / 430-1300 Mhz. (SX-1000)

13.Connettore TX (N). 140-525MHz. (SX-600) / 430-1300 Mhz. (SX-1000)

14.Led sensore 1

15.Led sensore 2

16.Seleziona Sensore 1/Sensore 2 (per SX-600)

Seleziona Banda B1 1.8-160 / B2 430-450 / B3 800-930 / B4 1240-1300 (per SX-1000)
