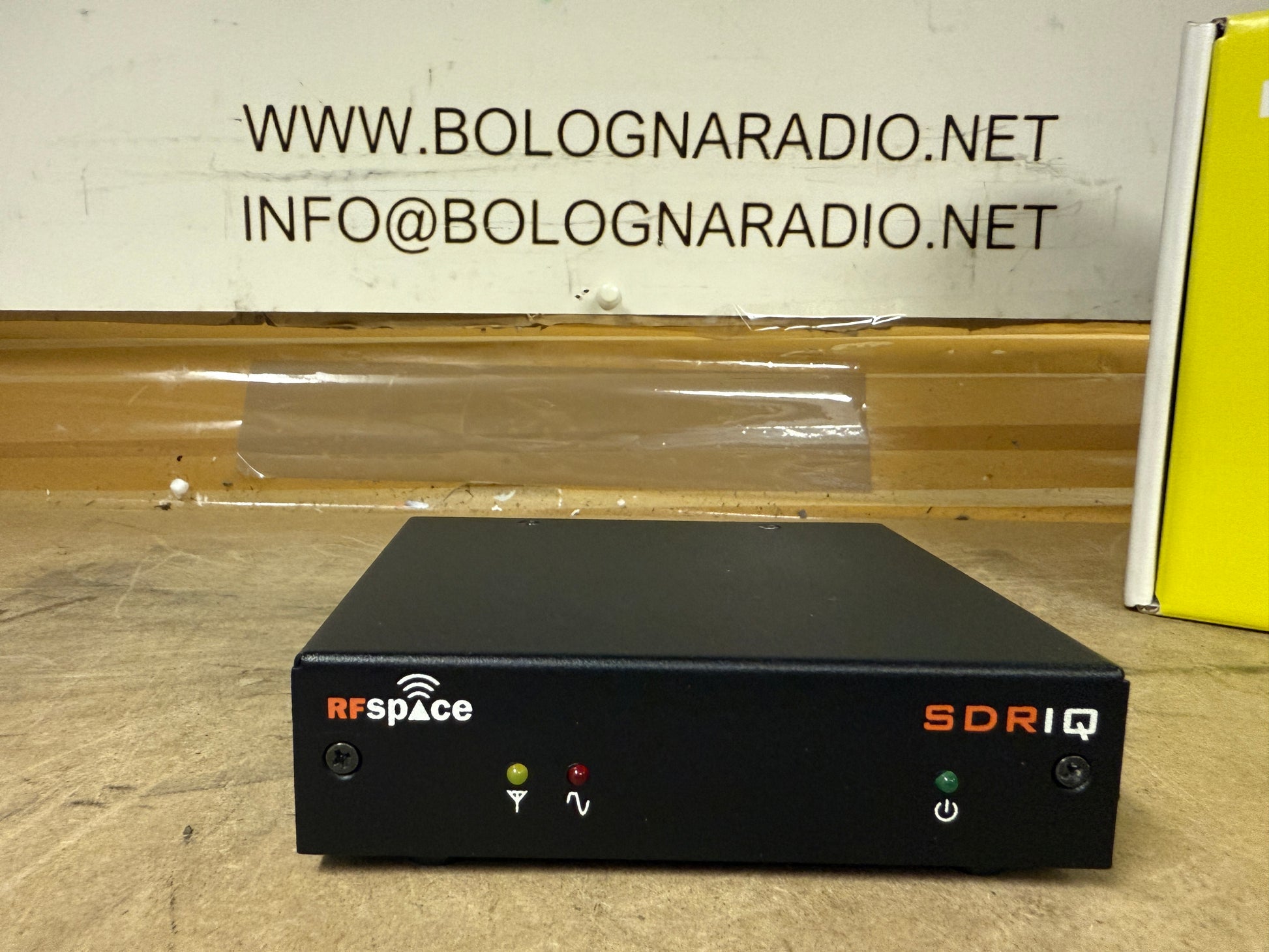

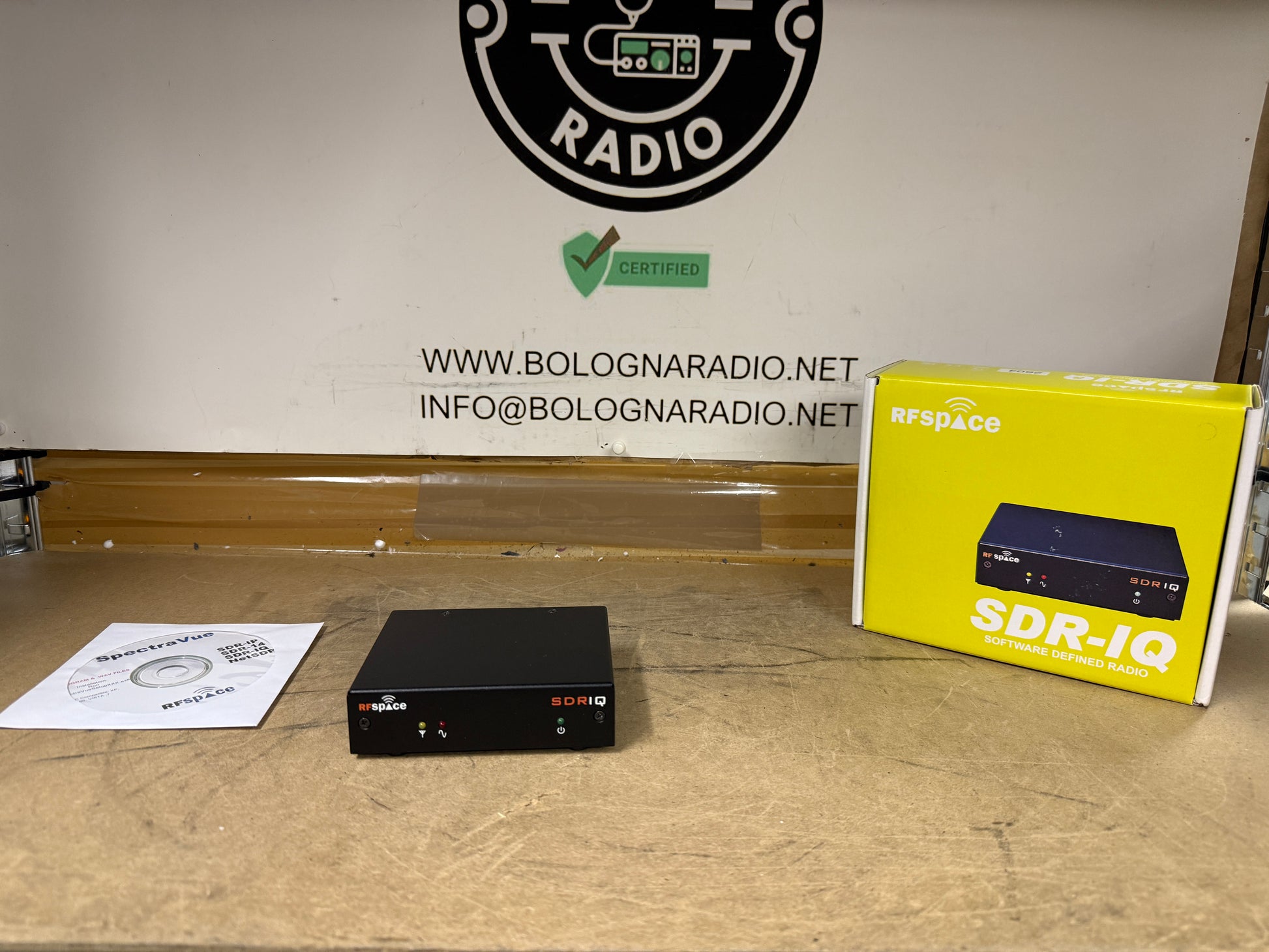

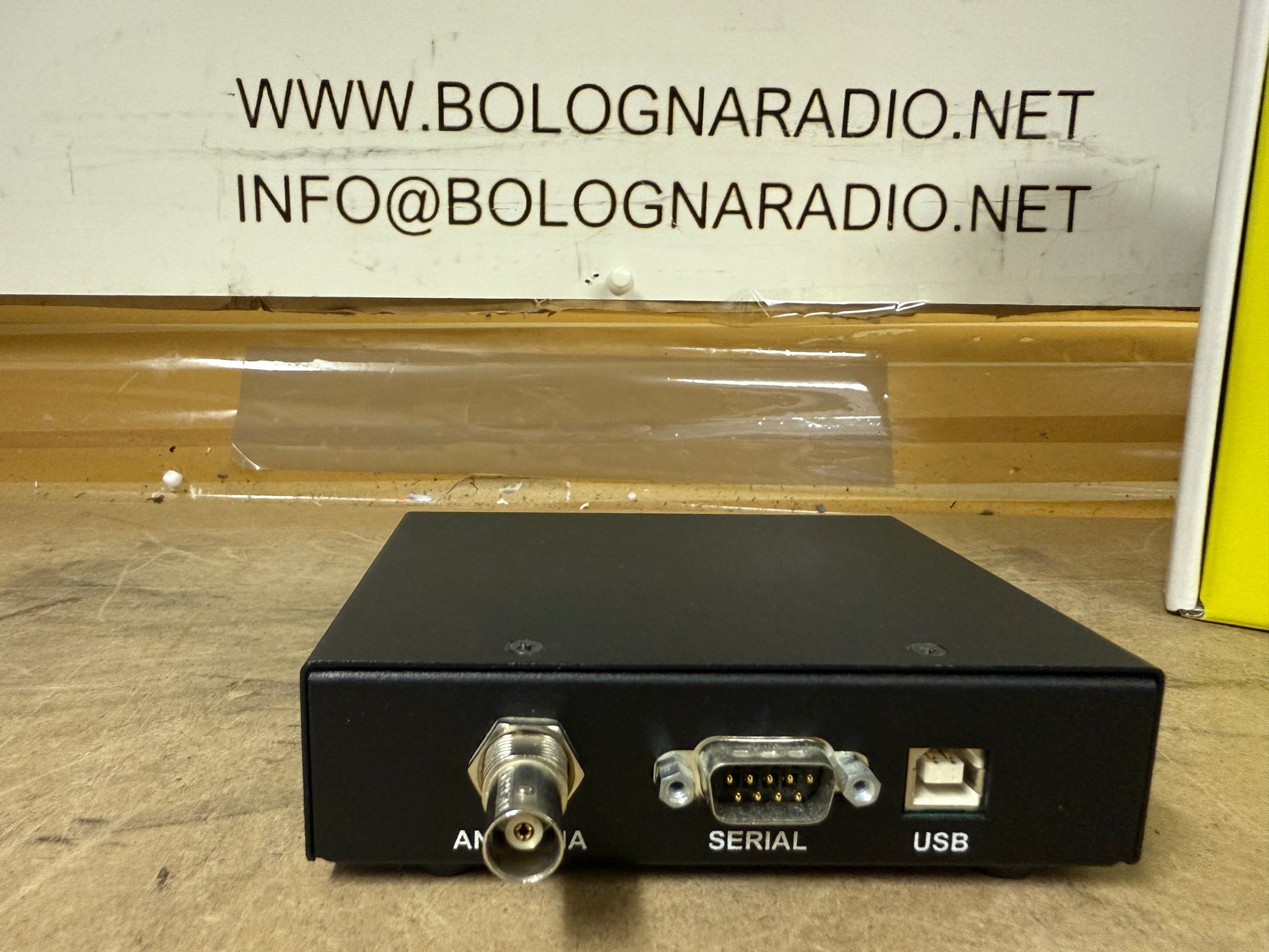

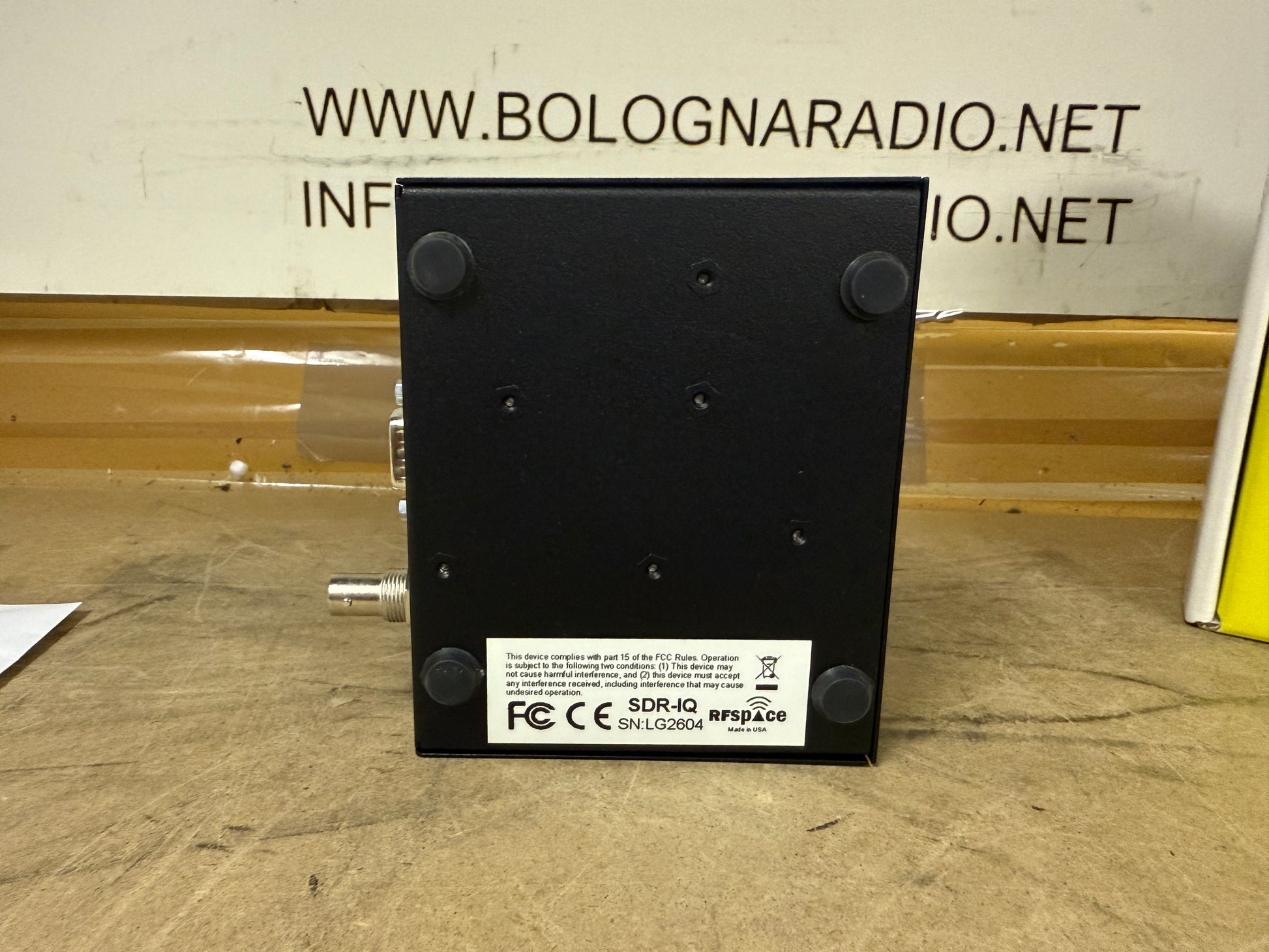

SDR-IQ di RFSPACE NUOVO

L'SDR-IQ è un ricevitore a campionamento diretto che utilizza nell'elettronica un ADC da 14 bit ed un processore AT91SAM7S256 della Atmel. Offre un'ampia gamma di possibilità per l'estesa copertura in frequenza, a partire da soli 500 Hz e dunque idonea a monitoraggi VLF, oltre che per le funzioni di analisi di spettro e le opzioni di demodulazione dei segnali. Il flusso di informazioni dell'ADC viene elaborato da un convertitore digitale (DDC) al fine di ottenere dati in formato I/Q da inviare ad un PC tramite collegamento USB. Tutte le operazioni di filtraggio e demodulazione sono demandate ai programmi, inclusi sono l'ultima versione di SpectraVue (Moetronix) e SDR-Radio.

Dal lato tecnico il ricevitore integra un preamplificatore, attenuatori RF, ed un banco di filtri nel preselettore del front-end. Le applicazioni comprendono oltre la funzione di apparato stand-alone l'uso abbinato ad un secondo ricevitore o ricetrasmettitore per il quale svolge compiti di Panadapter visualizzando lo spettro attorno al valore di media frequenza (IF) che può essere liberamente impostato dall'operatore comprendendo dunque standard quali 455 KHz, 8.83 MHz, 10.7 MHz, 21.4 MHz. Dal PC si può registrare fino a 196 KHz di spettro RF per la riproduzione differita che impieghi a discrezione la demodulazione AM, FM, SSB, DSB, CW regolando larghezza di banda e risoluzione dell'analisi FFT tra 2048 e 262144 punti. La FFT viene eseguita con una velocità di 50 aggiornamenti al secondo agendo con uno span (intervallo) di 190 KHz e BW (risoluzione) di 100 Hz. La tabella che segue riporta la combinazione degli intervalli di frequenza, flusso dati I/Q, e risoluzione massima ottenibile:
