Questo sistema "ALL IN ONE" facilita la gestione di una piccola stazione da contest oppure più semplicemente uno shack abbastanza "evoluto". E' infatti possibile commutare 2 trasmettitori su 6 differenti antenne (non contemporaneamente, quindi NO SO2R). Idealmente una soluzione potrebbe essere la commutazione di 4 antenne yagi fisse, una rotativa e la verticale per la banda degli 80m in quanto sono disponibili: -la gestione di un rotore (predisposizione attuale YAESU) tramite il comando DX-SX posto al di sotto dello strumento Daiwa; il display indicherà il puntamento dell'antenna -la commutazione sulle porzioni CW-RTTY-SSB di un'antenna dedicata agli 80m (bobina di accordo per verticale non fornita) -la commutazione di un unico keyer per 4 differenti radio -la commutazione di un'unica cuffia per 4 differenti radio -accensione/spegnimento di un'antenna di ricezione (indicazione loop con led rosso acceso se attivo)
Con un po' di manualità il sistema è modificabile e personalizzabile in base alle esigenze.

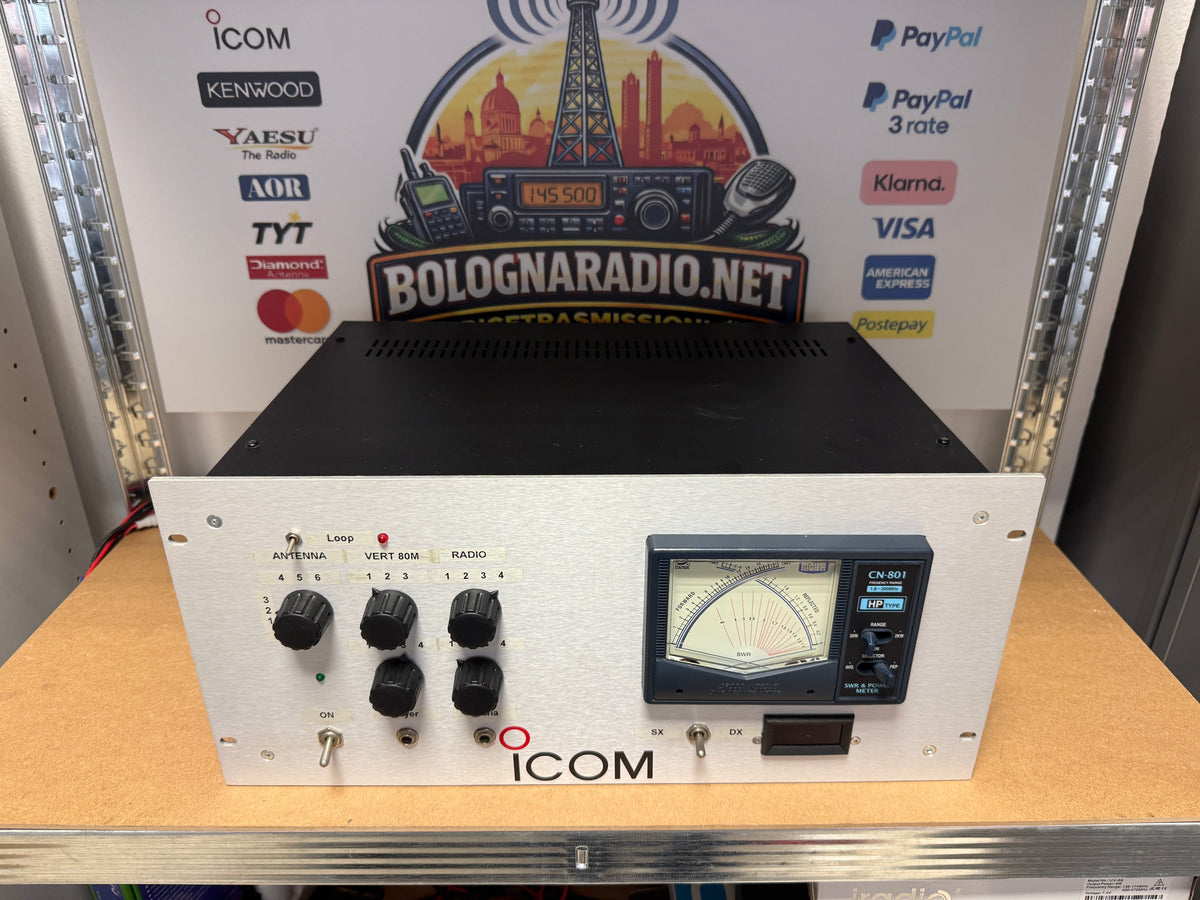

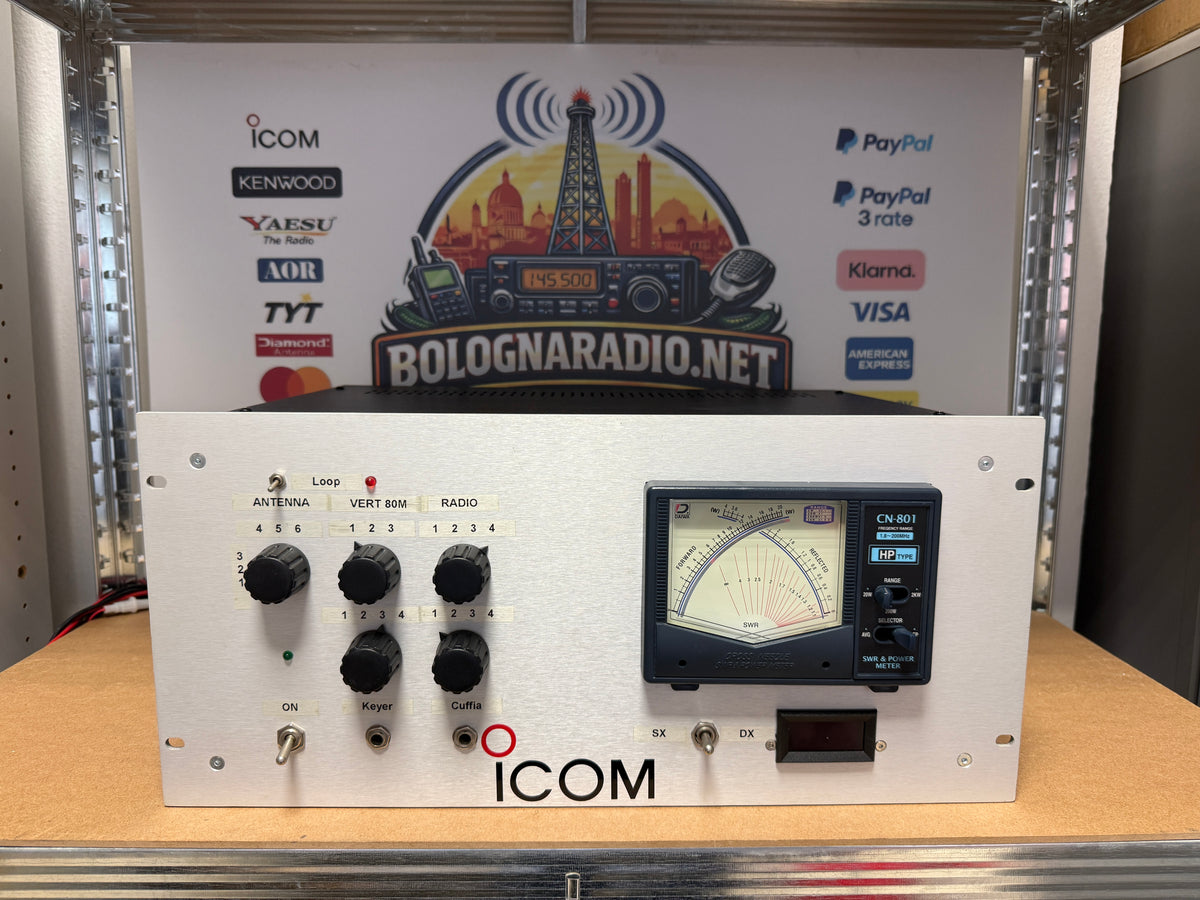

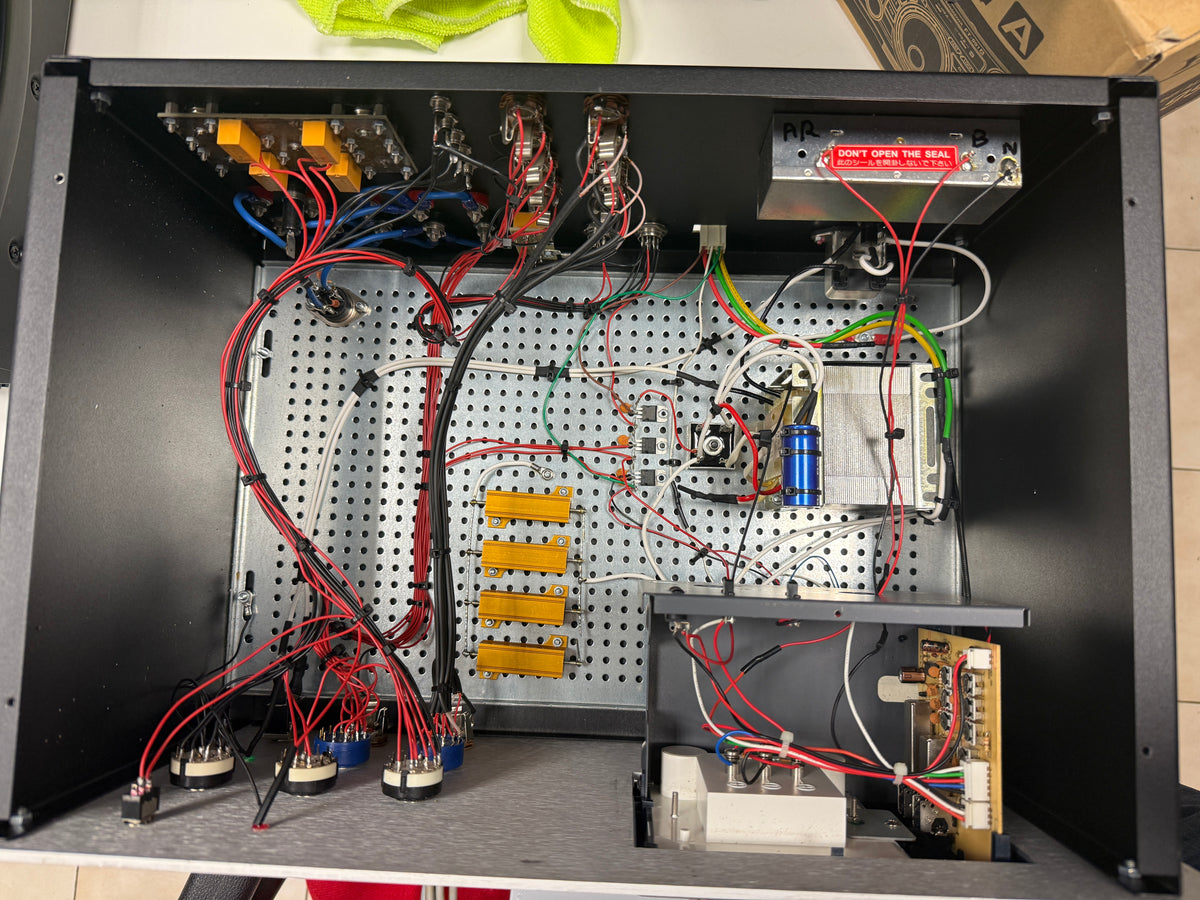

SISTEMA "ALL IN ONE" iniziando da sx in alto

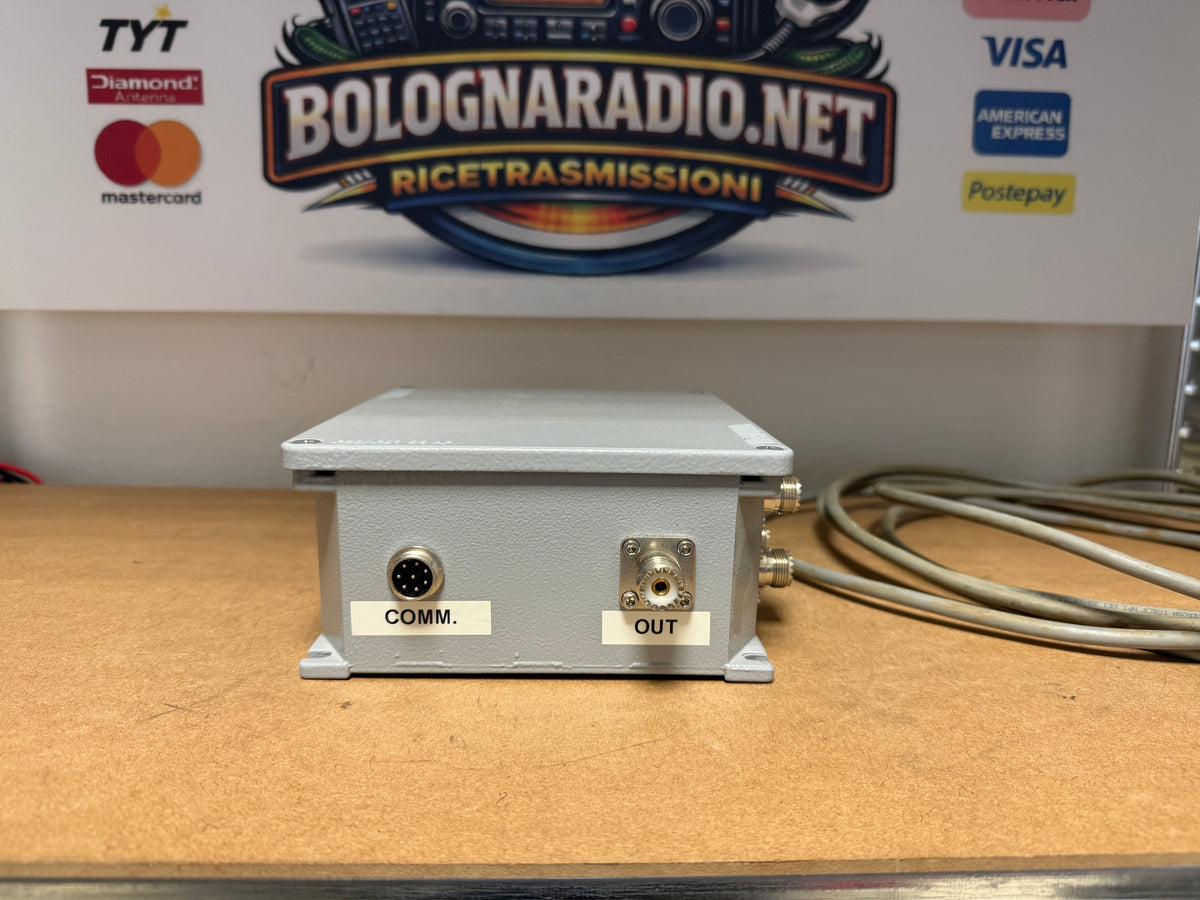

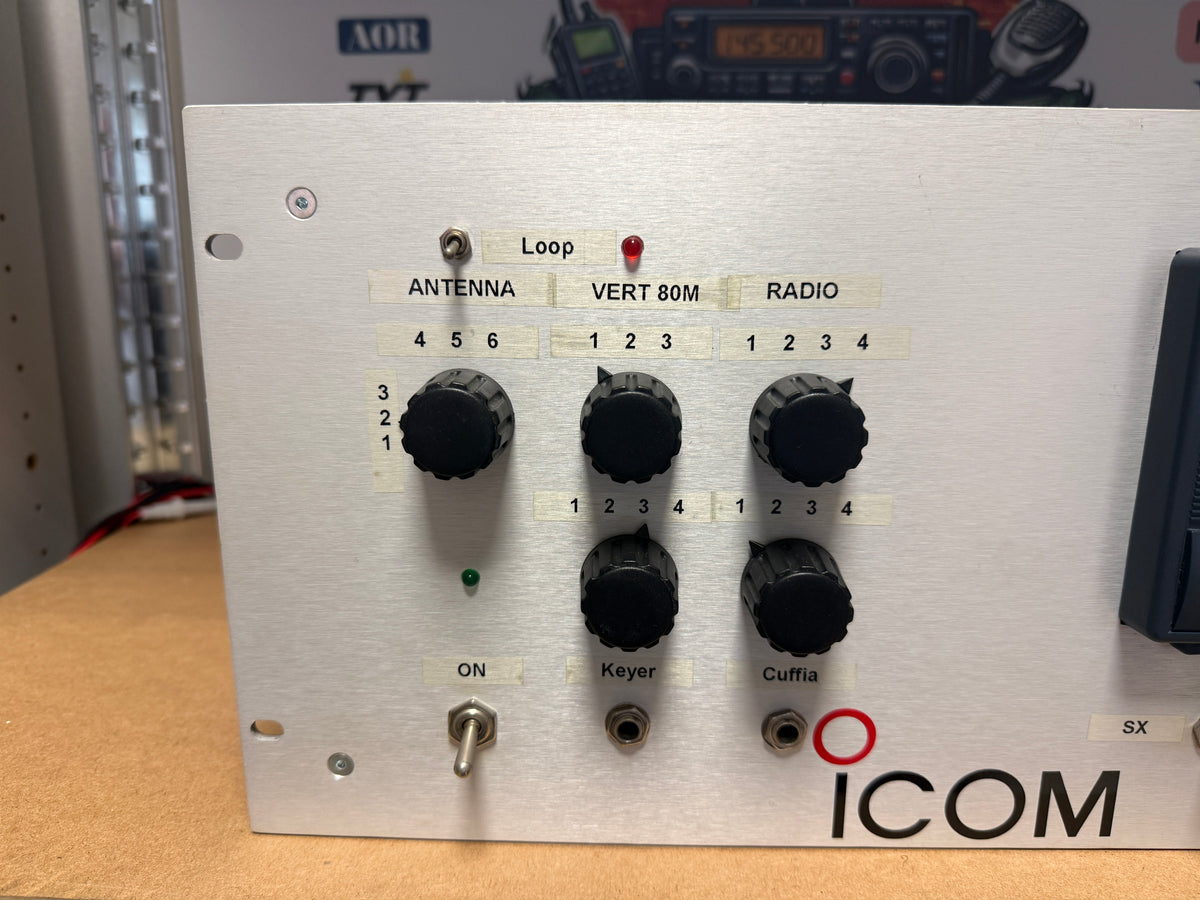

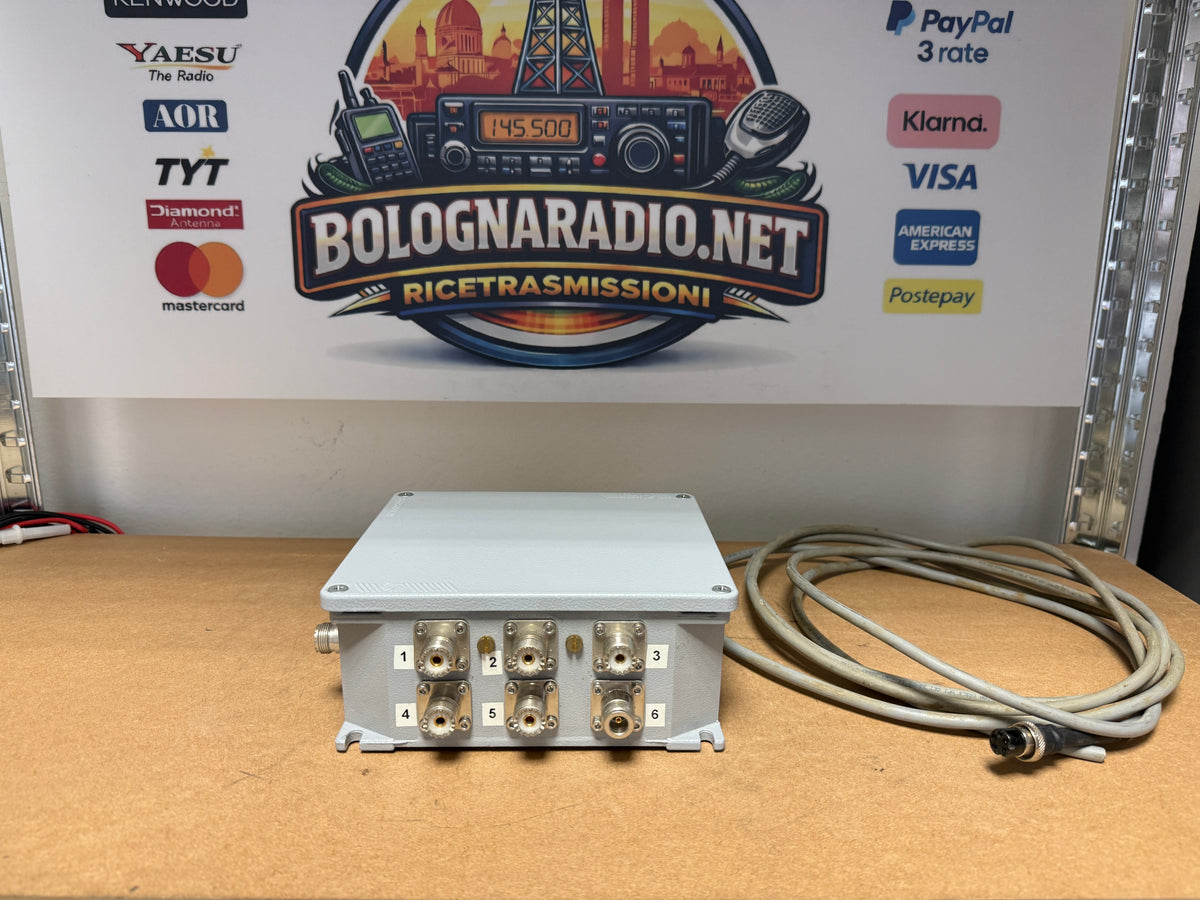

Predisposizione per: - accensione sistema ricezione tramite antenna rx (loop) - commutatore manuale 6 posizioni per antenna. Il commutatore "parte antenne" lo hai riposto sopra al "cassone" - predisposizione tramite commutatore manuale di selezionare la porzione di banda per tx in 80m (CW-RTTY-SSB) (antenna non fornita ma disponibile) - commutatore manuale 4 posizioni per radio
SOTTO A SX
- led verde per verifica accensione sistema - commutatore manuale 4 posizioni per tasto cw sulle 4 radio - commutatore manuale 4 posizioni per cuffia sulle 4 radio
PIU' SOTTO A SX
- interruttore accensione del sistema - connettore tasto cw per tutte le radio - connettore cuffie per tutte le radio
A DX

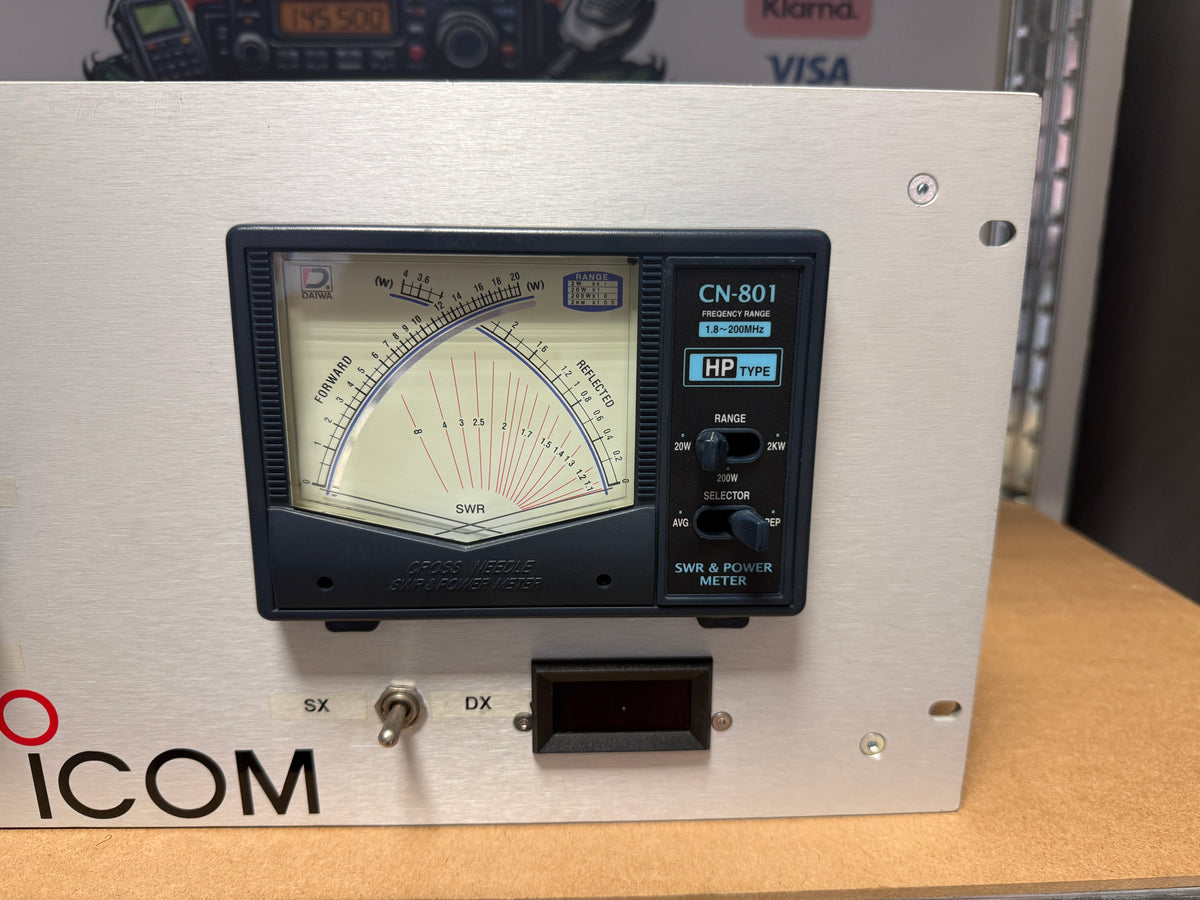

Unico strumento Daiwa CN 801 per misurazione SWR per tutte le antenne Max 2KW
