| GENERALE |
| Tipo: |
Ricevitore/scanner VHF/UHF |
| Gamma di frequenza: |
50-905 MHz |
| Fasi di messa a punto: |
Passi da 10 / 12,5 / 20 / 25 KHz con sintonizzazione fine da 1 / 5 KHz in modalità AM |
| Stabilità di frequenza: |
? ppm |
| Modalità: |
AM / FM / WFM |
| Canali / gestione della memoria: |
100 coppie di edge di ricerca standard
con memoria RAM e batteria di backup al litio
|
| Alimentazione elettrica: |
13,8 VDC ±15% (jack maschio, positivo centrale) |
| Consumo di corrente/potenza: |
Massimo 1 A |

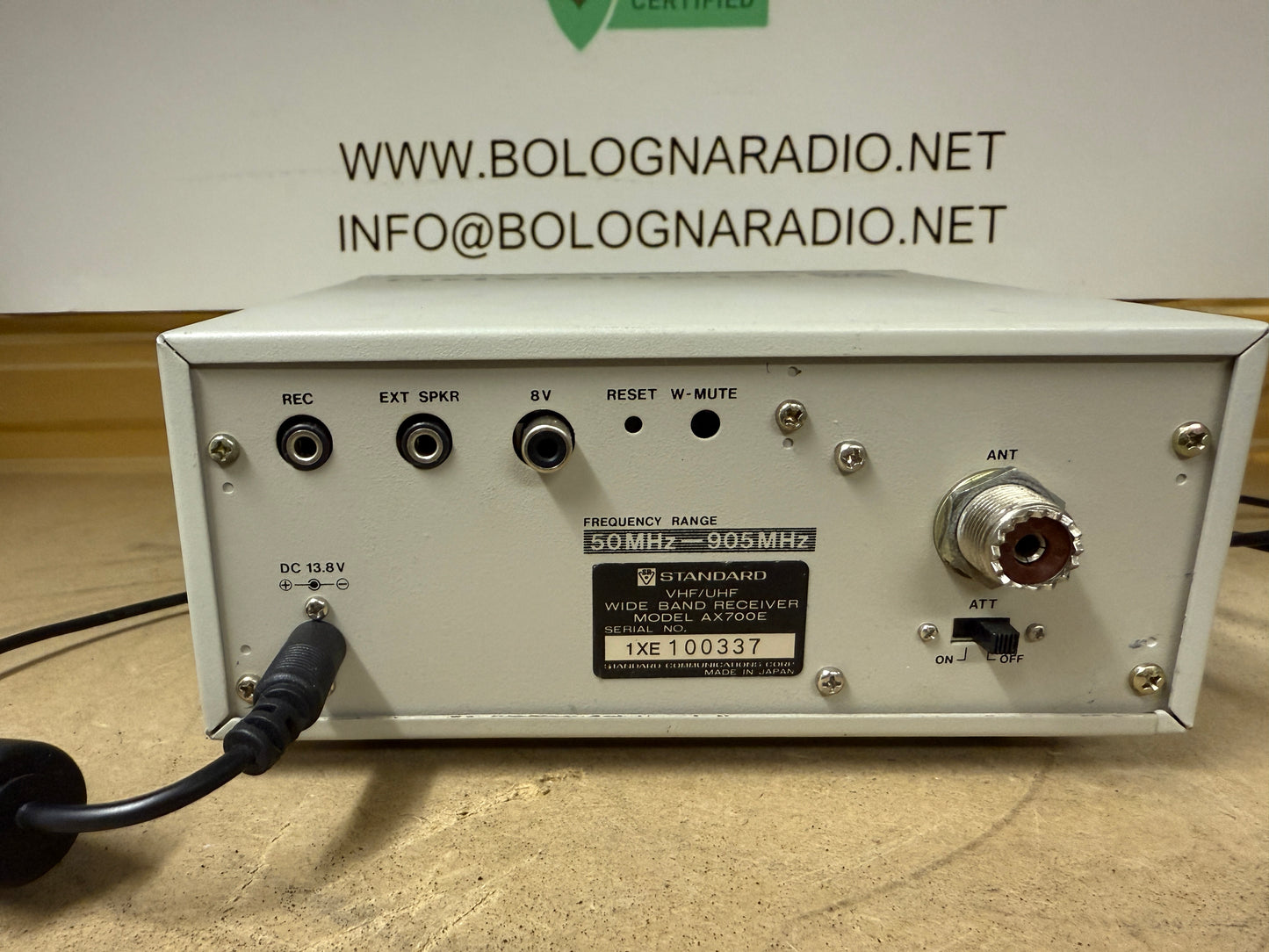

| Impedenza dell'antenna / connettore: |
50 ohm / SO-239 |
| Dimensioni (L*A*P): |
180*75*180 mm (7,09*2,95*7,09") |
| Peso: |
2,1 kg (4,63 libbre) |
| Altre caratteristiche: |

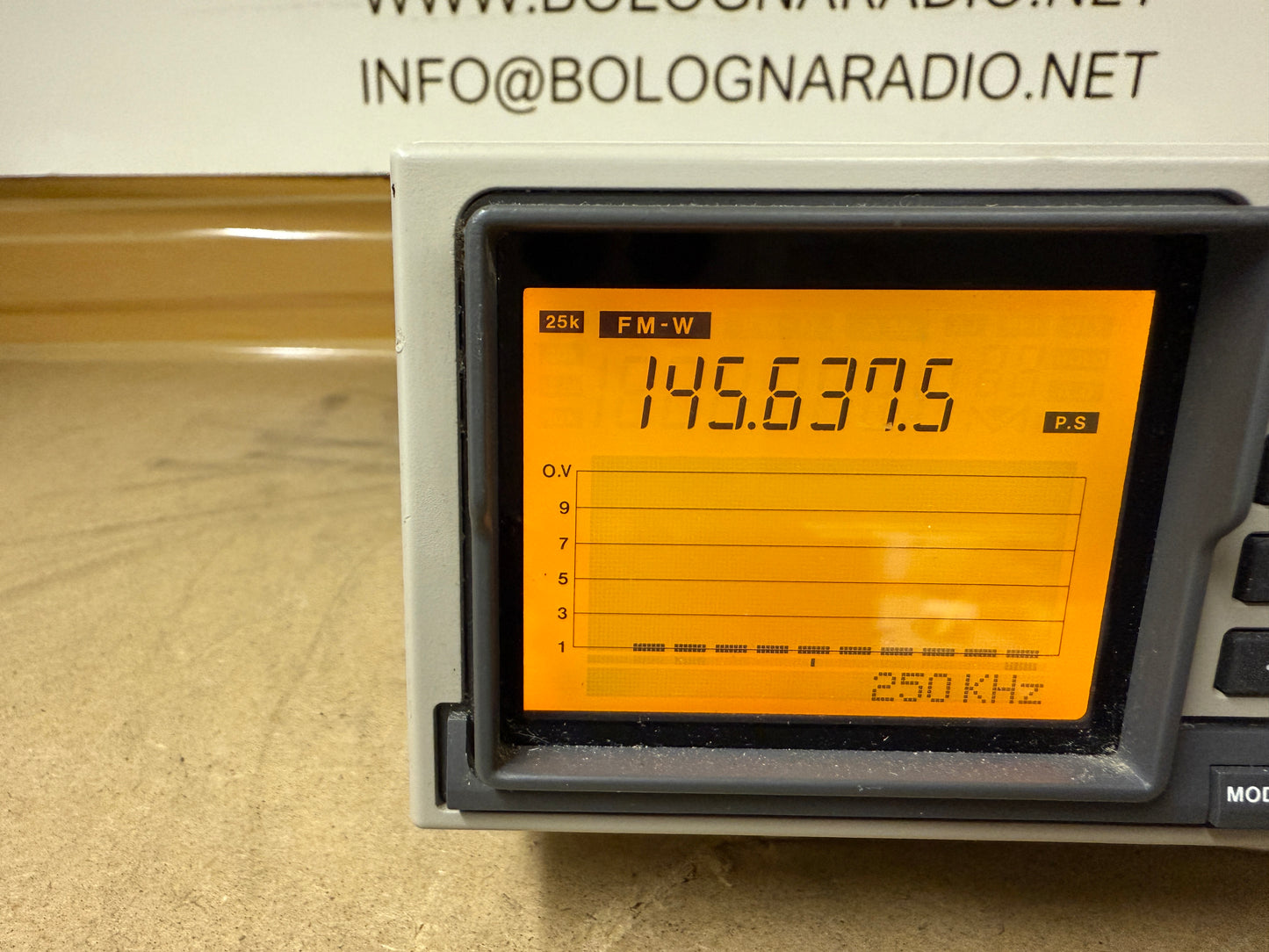

Bandscope. Attenuatore da 20 dB. Jack di registrazione. |
|
|
|
|
| SEZIONE RICEVITORE |
| Sistema ricevente: |
Supereterodina a doppia conversione (AM/WFM)
1a IF: 46 MHz
2a IF: 10,7 MHz
Supereterodina a tripla conversione (FM)
1a IF: 46 MHz
2a IF: 10,7 MHz
3a IF: 455 KHz - Filtro ceramico: CFU455E
|
| Sensibilità: |
AM: <3 uV (10 dB S/N)
FM: <1,5 uV (12 dB SINAD)
WFM: <1 uV (12 dB SINAD a 83 MHz)
|
| Sensibilità dello squelch: |
Meno di 0,2 uV a FM (soglia) |
| Figura di rumore: |
|
| Selettività: |
FM
15 KHz (-6 dB)
30 KHz (-40 dB)
|
| Rifiuto dell'immagine: |
|
| Potenza di uscita AF / altoparlante: |
1,8 W al 10% di distorsione / 8 ohm |
| Connettore per altoparlante esterno: |
TS "Minijack" (3,5 mm), 8 ohm |
