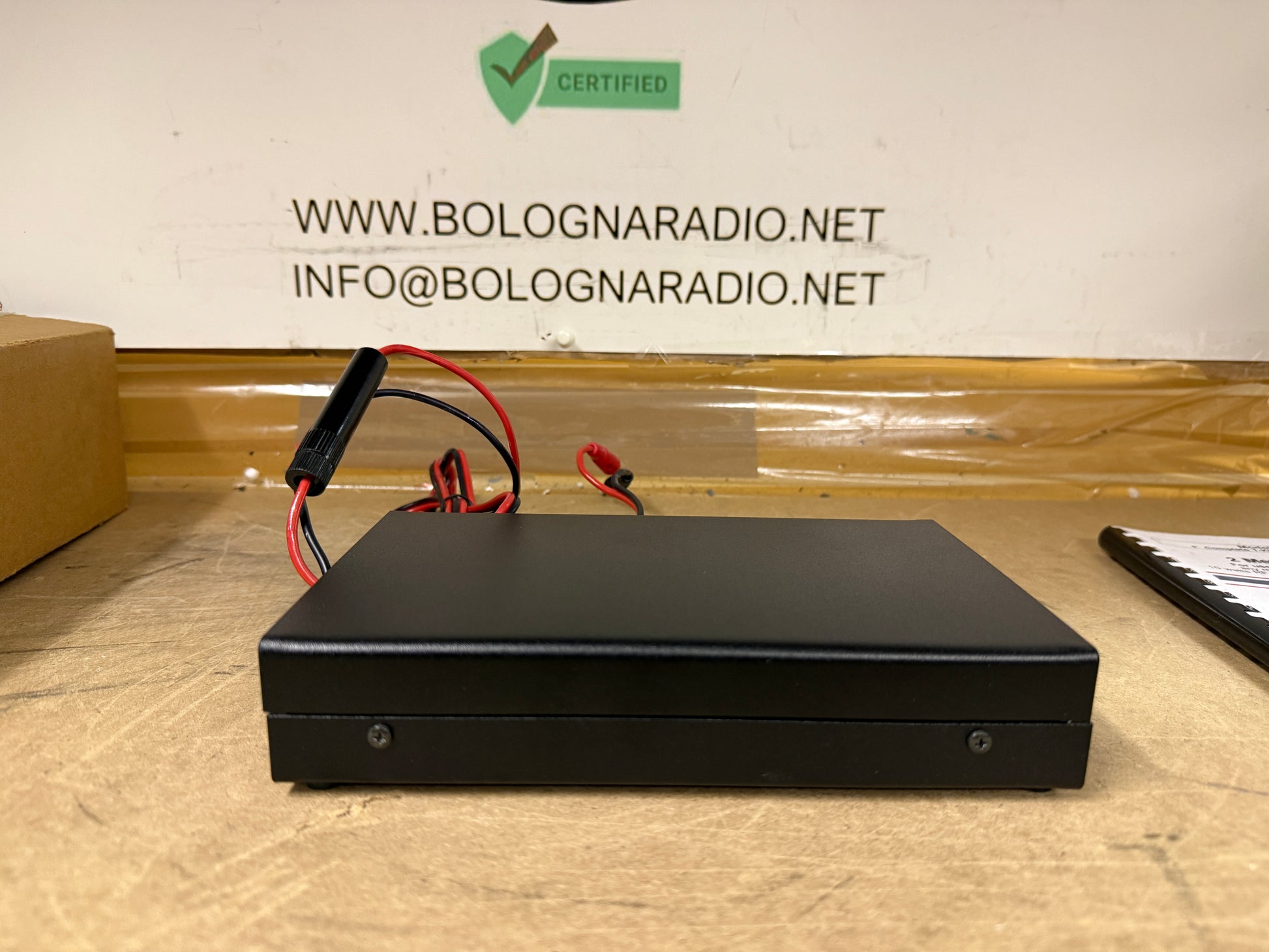

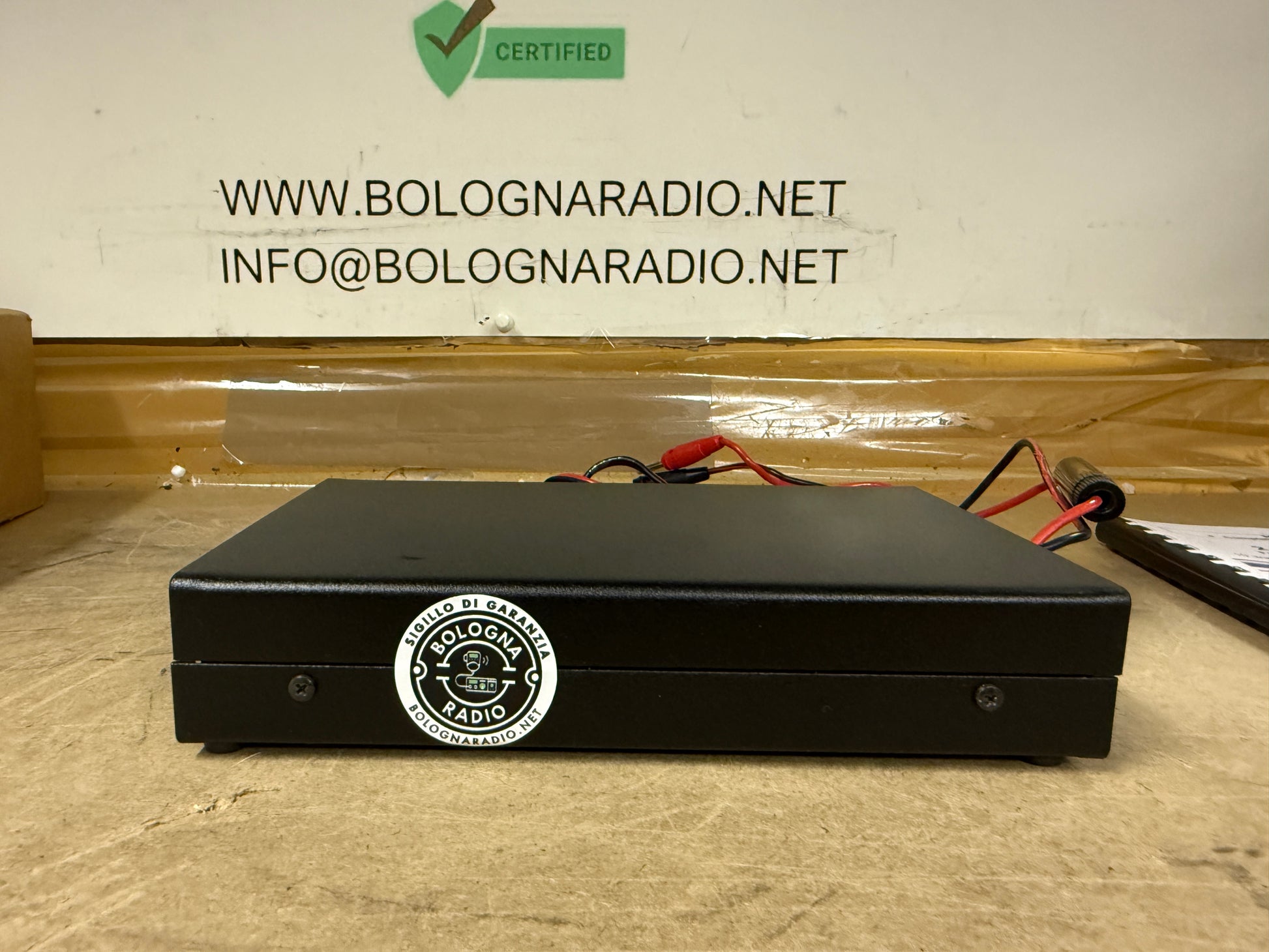

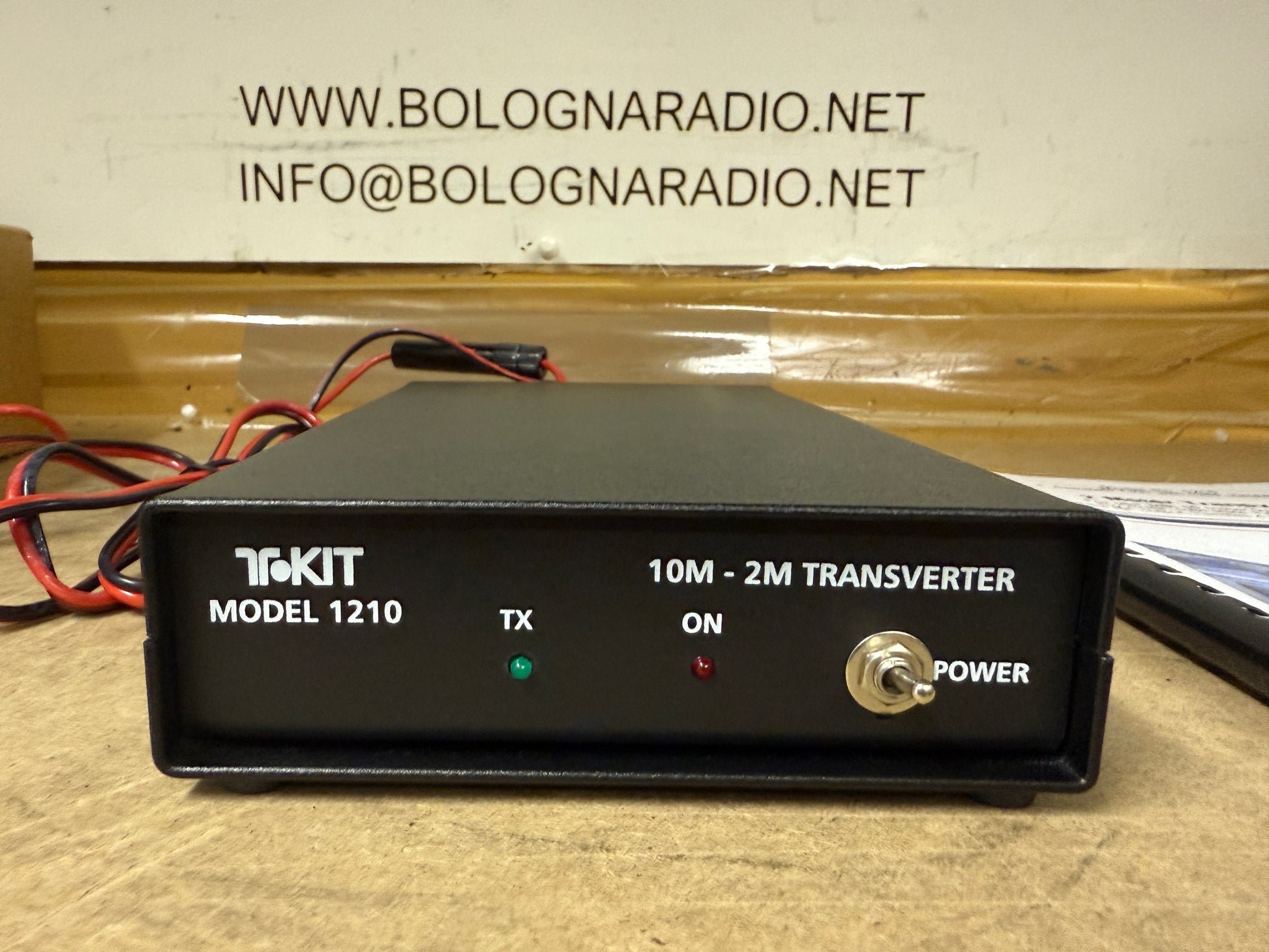

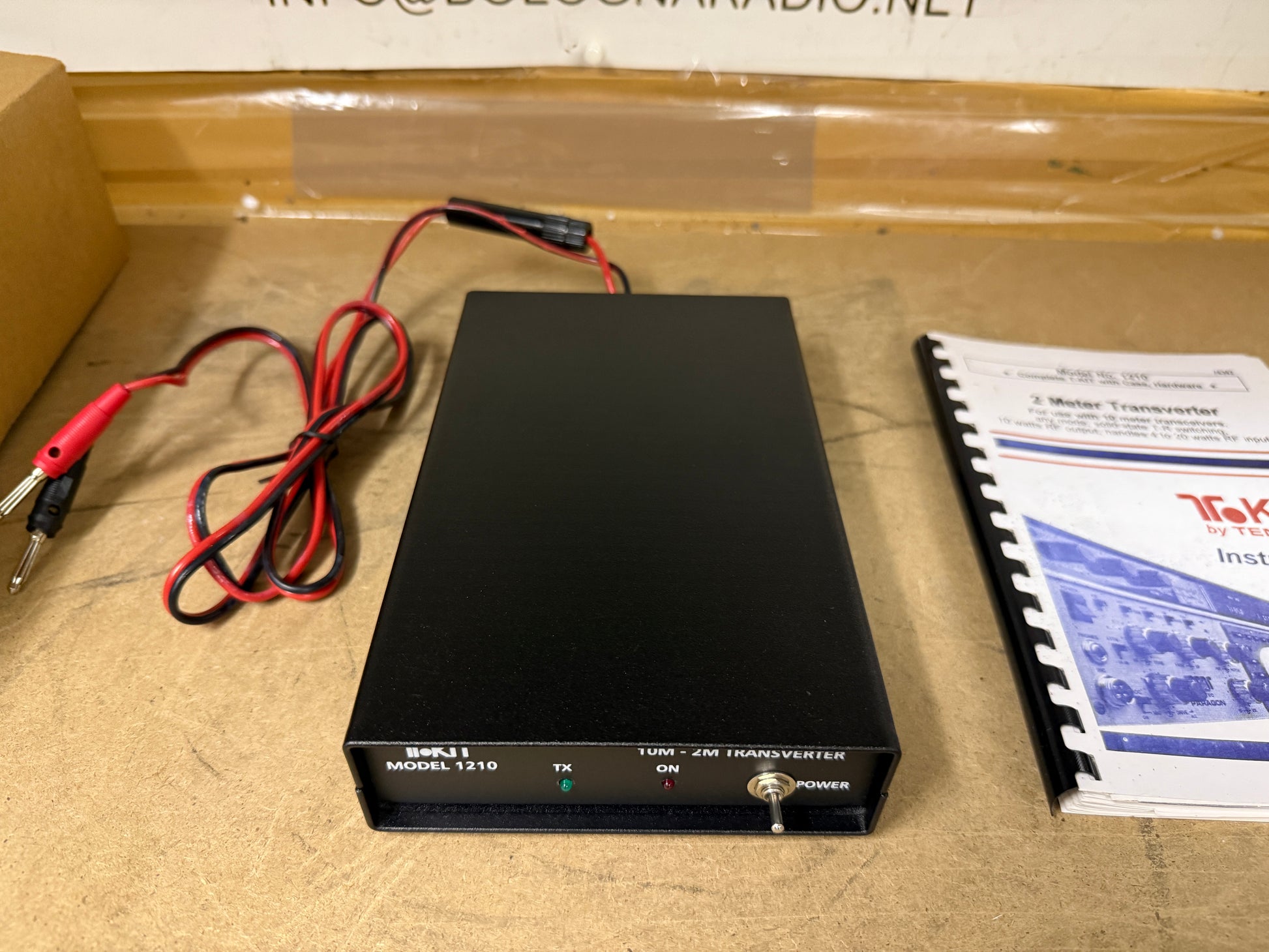

Transverter ten tec 1210 pari al nuovo imabllo originale

Transverter ten tec 1210

pari al nuovo e perfettamente funzionante

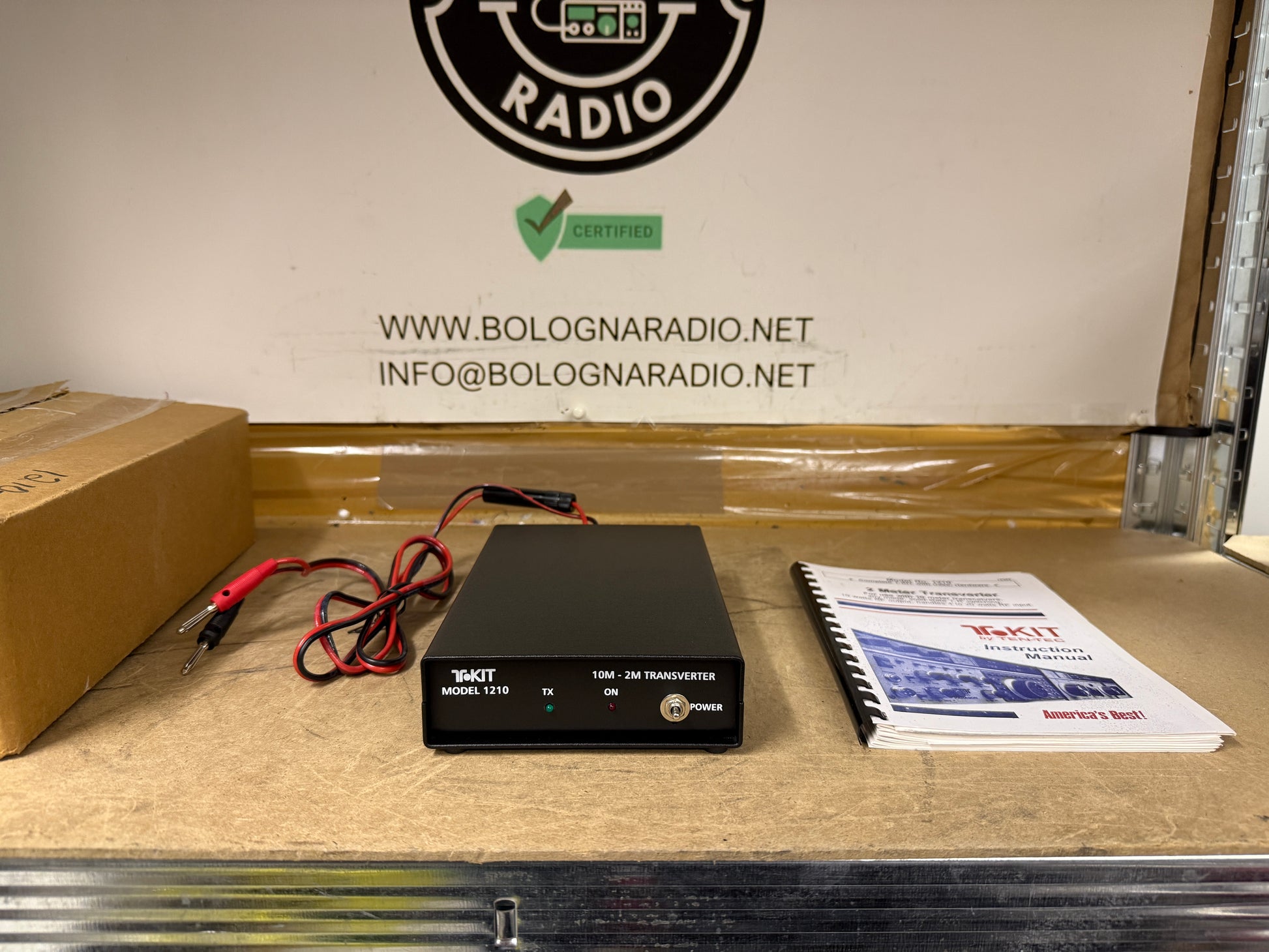

imballo originale

Ideale per nuovi utilizzi per quei dispositivi mobili da 10 metri inutilizzati. Uscita RF completa da 10 watt. L'ingresso 10M controllato da ALC gestisce un intervallo di potenza da 4 a 20 watt. Commutazione TR a stato solido. Progettato da zero per prestazioni di conversione 10M-2M ottimizzate. Compatto: 3,8 cm (A) x 13,2 cm (L) x 20,3 cm (P).

Specifiche del modello 1210:

• Copertura di frequenza: banda 144-148 MHz, in genere 144-145,7 MHz, basata sulla gamma di sintonizzazione 28-29,7 MHz della maggior parte dei ricetrasmettitori da 10 metri . Oscillatore locale da 116 MHz.

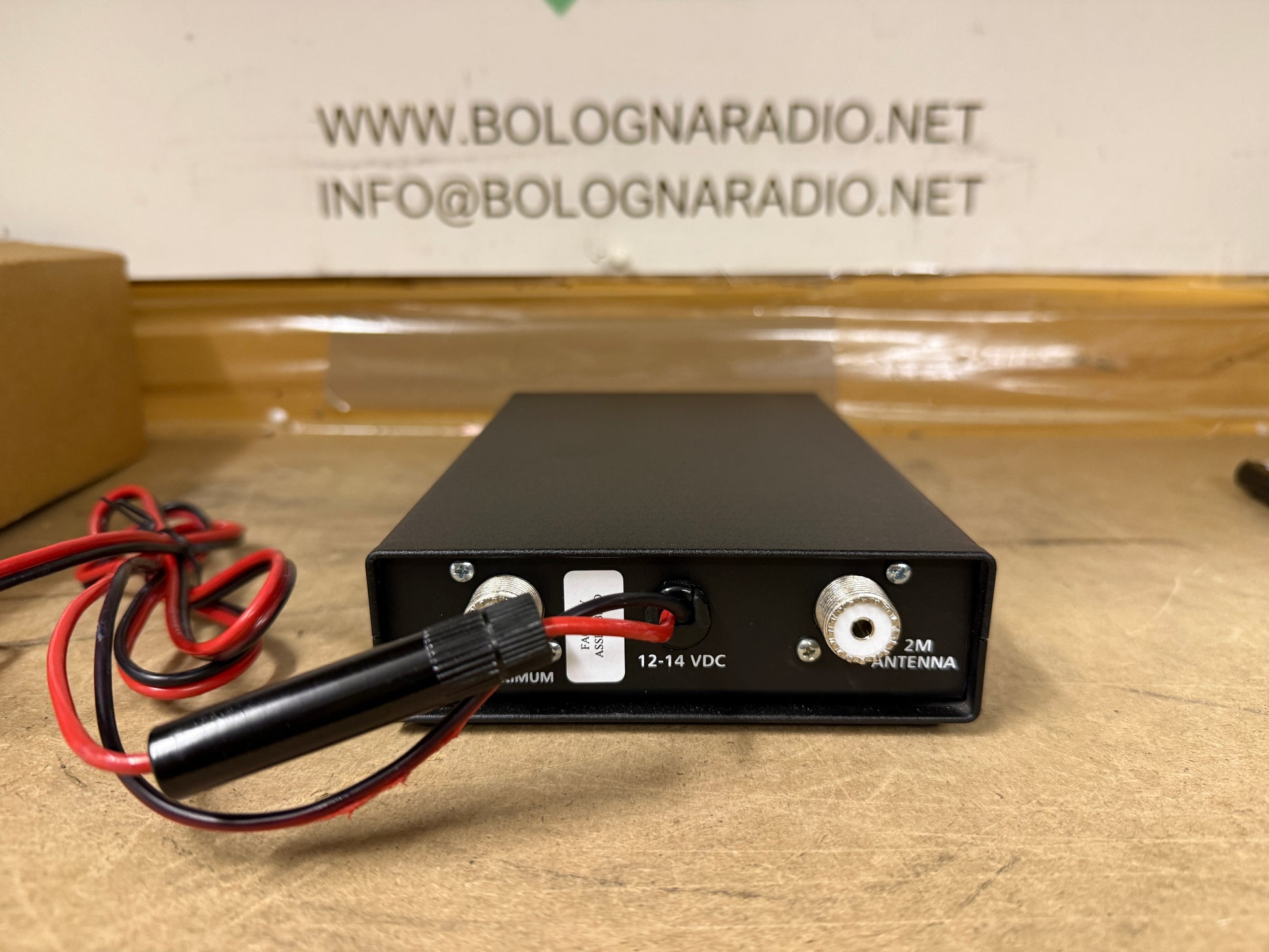

• Requisiti di alimentazione : 12-14 V CC, 100 mA in ricezione, 600 mA in trasmissione senza azionamento, 2,0 A in trasmissione a 10 watt di potenza in uscita.
• Struttura: parte superiore e inferiore in acciaio verniciato nero, telaio e dissipatore in alluminio. Un circuito stampato bifacciale da 5,5" x 3,75".
• Semiconduttori: 2 circuiti integrati, 13 transistor, 25 diodi. Finale RF. BLW81.

TRASMETTERE:

• Uscita RF : 10 watt massimo in CW e FM, 10 watt PEP in SSB.
• Commutazione T/R : stato solido, rilevamento RF.
• Intervallo di regolazione della potenza in uscita: da 2 a 10 watt.
• Speroni e armoniche: maggiori di -56 dBc a 10 watt in uscita.
• Tempo di attesa standard TX: circa 1 secondo.
• Pilotaggio in ingresso: meno di 0,5 watt in ingresso per la modalità TX. 4 watt in ingresso per 10 watt in uscita. Il livello di pilotaggio in ingresso è controllato dall'ALC tra 4 e 20 watt. ROS in ingresso inferiore a 1,5:1.

RICEVERE:

• Fattore di rumore: inferiore a 2 dB.
• Guadagno di conversione: circa 17 dB.
• Rifiuto dell'immagine: superiore a 60 dB.
• Intercettazione di ingresso: -6,5 dBm tipico.
