| GENERALE |
| Tipo: |

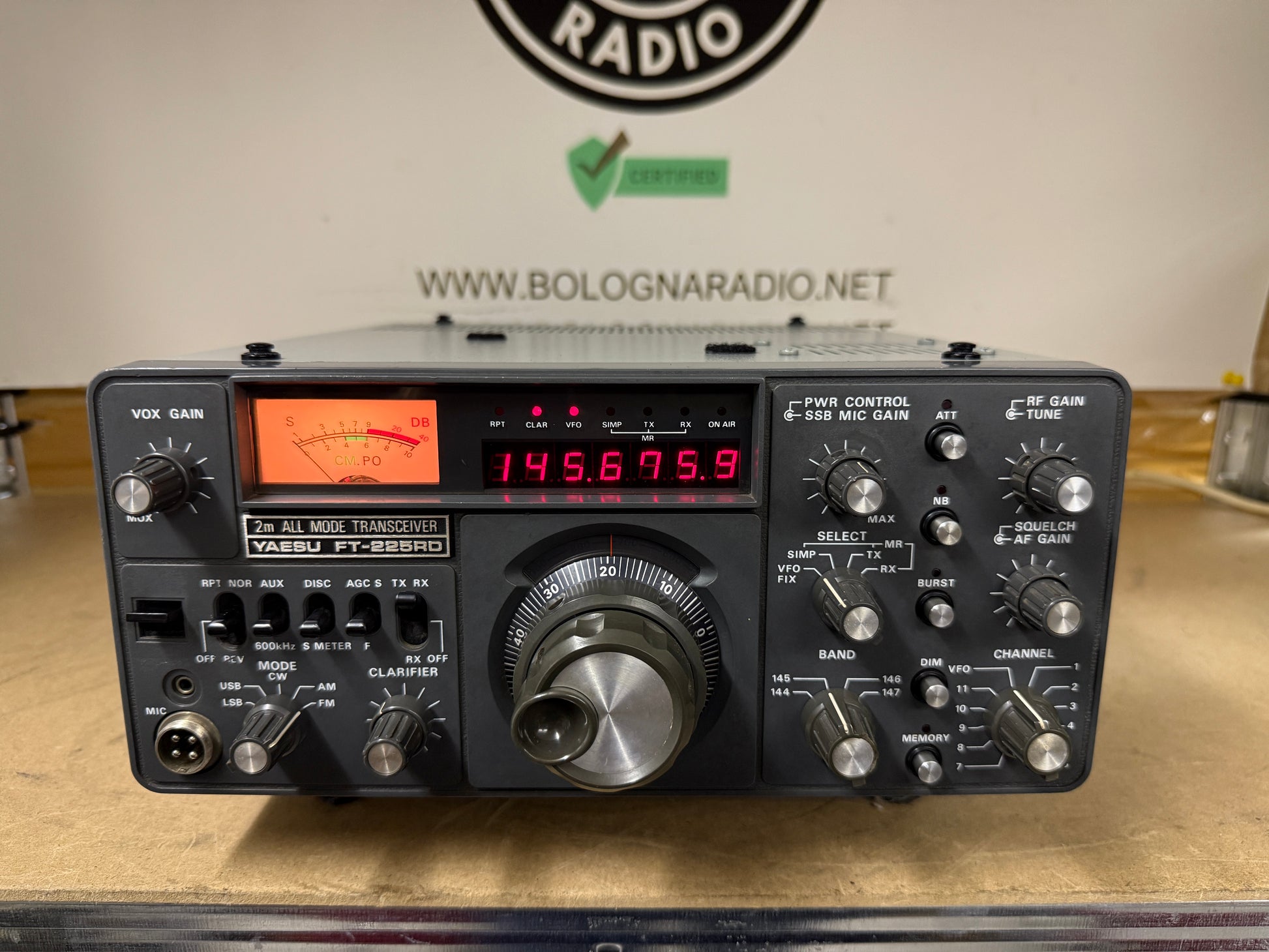

Ricetrasmettitore VHF amatoriale |
| Gamma di frequenza: |
TX: 144-148 MHz
RX: 144-148 MHz
(la gamma di frequenza è divisa in quattro bande da 1 MHz)
|
| Fasi di messa a punto: |
Continuo |
| Stabilità di frequenza: |
Entro 100 Hz per 30 minuti dopo il riscaldamento.
Non più di 20 Hz con una variazione della tensione di linea del 10%.
|
| Modalità: |
AM / FM / SSB / CW |
| Canali / gestione della memoria: |
11 posizioni XTAL più una memoria PLL opzionale |
| Spostamento/offset del ripetitore: |
±600 kHz |
| Alimentazione elettrica: |
Rete elettrica: 110/117/200/220/234 VAC
o 11,5-16 VDC
|
| Consumo di corrente/potenza: |
RX: Max 1,2 A a 13,6 VDC o 30 VA a rete
TX: Max 6,5 A a 13,6 VDC o 160 VA a rete
|
| Impedenza dell'antenna / connettore: |
50 ohm / SO-239 |
| Dimensioni (L*A*P): |
280*125*315 mm (11*4,92*12,4") |
| Peso: |
9 kg (19,84 libbre) |
| Altre caratteristiche: |
NB. Dimmer. Attenuatore (20 dB). VOX. |
|
|
|
|
| SEZIONE RICEVITORE |
| Sistema ricevente: |
Supereterodina a conversione singola (AM/SSB/CW)
IF: 10,7 MHz
Supereterodina a doppia conversione (FM)
1a IF: 10,7 MHz
2a IF: 455 KHz
|
| Sensibilità: |
AM: 1 uV (10 dB S/N)
FM: 0,35 uV (20 dB QS)
SSB/CW: 0,3 uV (10 dB S/N)
|
| Selettività: |
AM/SSB/CW
2,3 KHz (-6 dB)
4,1 KHz (-60 dB)
FM
12 KHz (-6 dB)
28 KHz (-60 dB)
|
| Rifiuto dell'immagine: |
60 dB |
| Potenza di uscita AF / altoparlante: |
2 W al 10% di distorsione / 4 ohm |
